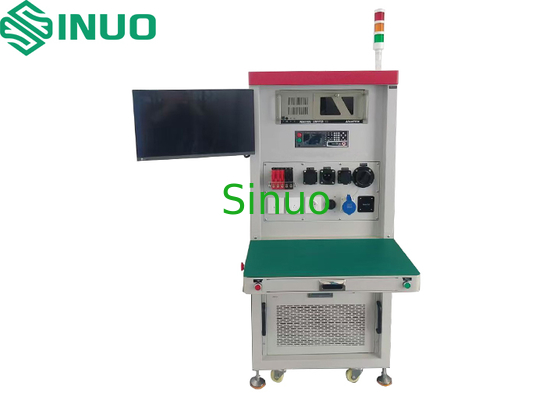

Avrupa Standartları için EV Şarj Konnektörü Güvenlik Test Cihazı
  • Adı
  • Adı
  • Adı
  • Adı

Avrupa Standartları için EV Şarj Konnektörü Güvenlik Test Cihazı

MOQ: 1
fiyat: Customized
Standart ambalaj: Kontrplak kılıfı
teslim süresi: 30 gün
Ödeme yöntemi: T/T
Tedarik kapasitesi: Ayda 20 Set
Ayrıntılar Bilgi
Ürün Tanımı
Detay Bilgi
Menşe yeri
ÇİN
Marka adı
Sinuo
Sertifika
Calibration Certificate(Cost Additional )
Model numarası
SNEQ08
Direnç Aralığı:
1-5000Ω,% 1 doğrulukla
Termistör aralığı:
% 2 doğrulukla 100-50.000Ω
Yalıtım gerilimi:
DC 100-1000V (değişken ayar)
Dayanma gerilimi:
AC 0-5KV / DC 0-6KV, ayarlanabilir
Veri yönetimi:
Ürün QR kodunu otomatik olarak test sonuçlarıyla ilişkilendirir ve raporlar oluşturur
Fonksiyonel Testler:
Süreklilik, kısa devre, yanlış bağlama, direnç, elektronik kilit, yalıtım ve dayanıklı voltaj testle
Vurgulamak:

EV şarj konnektörü test cihazı

,

Avrupa standartları güvenlik test cihazı

,

araç şarj ekipmanı test cihazı

Ürün Tanımı



Avrupa Standardı AC/DC EV Şarj Konnektörleri için Kapsamlı Güvenlik Test Sistemi





Ürün overview:



Bu test sistemi öncelikle Çin, Avrupa ve Amerikan standartlarına uygun AC ve DC şarj başlıklarının işlevselliğini kontrol eder. Her bir şarj başlığına benzersiz bir QR kodu atanabilir ve test sonuçları otomatik olarak bir rapora kaydedilir. Geçme sonuçları yazdırılabilir. Tüm fonksiyonlar tek seferde otomatik olarak test edilir.

Bu sistem oldukça verimli ve iş gücünden tasarruf sağlar, bu da onu fabrikalarda tam toplu denetimler için uygun hale getirir.



Test İçeriği:



  • Her bir telin kopma, süreklilik, kısa devre ve yanlış kablolama sırası açısından test edilmesi.
  • Ana hat süreklilik direncini test etme.
  • Dahili dirençleri test etme (hem basılı hem de basılı olmayan durumdaki butonlar dahil).
  • Elektronik kilit fonksiyonunu test etme.
  • Teller arası izolasyonu test etme.
  • Teller arası dayanım gerilimini test etme.
  • Termokupl telleri test etme.



Teknik parametreler:



  • Güç girişi: Tek fazlı AC 220V/50Hz;
  • Hava besleme girişi: 0.6MPa;
  • Kontrol sistemi: PLC + endüstriyel bilgisayar;
  • MES sistemi ile bilgisayar entegrasyonu (isteğe bağlı, ek maliyet);
  • Veriler, bir tarayıcı kullanılarak bilgisayara girilir. Cihaz, test altındaki ürün üzerindeki barkodları tarayabilen bir tarayıcı ile birlikte gelir. Testten önce, ürün üzerindeki barkodu veya QR kodunu tarayın. Testten sonra, taranan barkod, test kaydıyla ilişkilendirilebilir ve sonraki test verilerinin izlenebilirliğini sağlar.
  • Cihaz, tel kopmalarını, sürekliliği, kısa devreleri ve tel sırası yanlış hizalamalarını taramak ve tespit etmek için PLC giriş ve çıkışını kullanır. PLC, test tamamlandıktan sonra testin uygun olup olmadığını otomatik olarak belirler.
  • Dahili direnç test aralığı: 1-5000Ω, %1 doğrulukla.
  • Direncin iyi olup olmadığını belirlemek için üst ve alt limit değerlerini ayarlayın.



CC ve PE direnç tespiti (düğmeye basılı veya basılı değil)16A AC şarj başlığı direnciRC (basılı değil): 680Ω, RC (basılı) RC+R4: 3.38kΩDirenç tespit doğruluğu %1 ila %2'ye ulaşmalıdır
32A AC şarj başlığı direnciRC (basılı değil): 220Ω, RC (basılı) RC+R4: 3.52kΩ
63A AC şarj başlığı direnciRC (basılı değil): 100Ω, RC (basılı) RC+R4: 3.4kΩ



  • Termistör test aralığı: 100-50.000Ω, %2 doğruluk. Açık direncin iyi olup olmadığını belirlemek için üst ve alt limitleri ayarlayın.
  • Sürücü gerilimi: DC12V. Konnektörü etkinleştirmek veya devre dışı bırakmak için pozitif ve negatif gerilim çıkışları mevcuttur. Cihazın iyi mi yoksa kötü mü olduğunu belirlemek için anahtar kontak süreklilik izlemesi mevcuttur.
  • Hat-Hat İzolasyon Testi:
  • Tek fazlı testler: L-N, L-E ve E-N; üç fazlı testler: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2 ve L1/L2/N/E-L3; DC testleri: pozitif-negatif, pozitif-toprak ve negatif-toprak.
  • İzolasyon Empedans Parametreleri:
  • İzolasyon Gerilimi: DC 100-1000V (değişken ayar);
  • Alt Limit: 1MΩ ila 1GΩ (değişken ayar);
  • Doğruluk: ±%5;
  • Yapılandırılabilir izolasyon direnci alarm değeri: Direnç ayarlanan değerin altına düştüğünde, numune kusurlu olarak kabul edilir.
  • Hat-hat dayanım gerilimi testi:
  • Tek fazlı testler: L-N, L-E, E-N; üç fazlı testler: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3;
  • DC testleri: pozitif-negatif, pozitif-toprak ve negatif-toprak.
  • Dayanım gerilimi test parametreleri:
  • Dayanım gerilimi: AC 0-5kV / DC 0-6kV, ayarlanabilir;
  • Kaçak akım limiti: AC 0.1mA-20mA, DC 0.01mA-5mA, ayarlanabilir;
  • Doğruluk: ±%1.5 + 3 basamak;
  • Ekran: Dijital ekran, mevcut gerilimi gösterir;
  • Gerilim düzenlemesi: Otomatik programlanabilir;
  • Alarm tespiti: Kaçak akım değeri ayarlanan değeri aştığında, numune kusurlu olarak kabul edilir.
  • Test İstasyonu: Tek istasyon, aynı anda bir ürün test eder. Hem baş hem de kuyruk başlığı montajları ekipmana monte edilmiştir.
  • Şarj Başlığı Fişi: Çin standardı AC/DC şarj başlığı montajları, Avrupa standardı AC/DC şarj başlığı montajları ve Amerikan standardı AC/DC şarj başlığı montajları ile mevcuttur.
  • Kuyruk Plakası: Test edilen ürüne özel olarak uyarlanmış özel bir sıkıştırma fikstürü (kelepçe + koruyucu plaka) kullanır.
  • Soket Yüksekliği: Soketin temel yüksekliği yaklaşık 750-1000mm'dir, ergonomik olarak tasarlanmıştır.
  • Boyutlar: G900mm x D800mm x Y1800mm. Taban, kilitleme tekerlekleri ile donatılmıştır.
  • Ağırlık: Yaklaşık 300kg.



Bilgisayar Yazılımı:



  • Yazılım, Windows 7 ve Windows 10'u destekler.
  • Tüm parametre ayarları yazılım aracılığıyla tamamlanabilir.
  • Her ürün için test sonuçları, kolay erişim, inceleme ve dışa aktarma analizi için gerçek zamanlı olarak bilgisayara kaydedilir.
  • Test sistemi, MES sistemi ile entegrasyon için ayrılmış bir iletişim arayüzüne sahiptir ve test verilerinin müşteri yönetimi için uygun bir şekilde MES veritabanına yüklenmesini sağlar.
  • Veri Depolama: Test tamamlandıktan sonra, test verileri gerçek zamanlı olarak depolanır.
  • Veri Dışa Aktarma: Test verileri TXT veya Excel formatlarında dışa aktarılabilir.

Avrupa Standartları için EV Şarj Konnektörü Güvenlik Test Cihazı 0
