IEC 62552:2015 PLC Kontrollü Otomatik Buzdolabı Kapı Test Cihazı

MOQ:	1
fiyat:	Customized
Standart ambalaj:	Plywood Case
teslim süresi:	30 gün
Ödeme yöntemi:	T/T
Tedarik kapasitesi:	Ayda 20 Set

Ayrıntılar Bilgi

Ürün Tanımı

Detay Bilgi

Menşe yeri

Marka adı

Sinuo

Sertifika

Calibration Certificate(Cost Additional )

Model numarası

SN1201

Kontrol sistemi:

MITSUBISHI PLC

Sürüş sistemi:

Servo + redüktör (açma/kapanma), silindir (çarpma)

Test Öğeleri:

1. Kapak Dayanıklılık Testi (Sol/Sağ/Fransız Kapılar) 2.50n Slamming Testi

Test Stations:

1 station, 4 robotic arms (independent or simultaneous operation)

Test Döngüleri:

0–999,999 (dokunmatik ekran ayarlanabilir, otomatik durma)

Duraklama Süresi:

0-99,999,9 s (ayarlanabilir)

Açılma açısı:

0-100 °, ± 0.1 ° (doğruluk)

Operasyon Hızı:

6-30 döngü/dk (ayarlanabilir)

Vurgulamak:

IEC 62552 buzdolabı kapı test cihazı

PLC'li otomatik buzdolabı kapı test cihazı

garantili buzdolabı test ekipmanı

Ürün Tanımı

IEC 62552:2015 Otomatik Buzdolabı Kapısı Açma ve Kapama Test Cihazı

Ürün Bilgisi:

Test cihazı, dikey derin dondurucu kapılarının dayanıklılık testi için tasarlanmıştır ve ayrıca kapı açma/kapama döngülerini simüle etmek için buzdolabı enerji verimliliği testleriyle birlikte kullanılabilir. Bu, sertifika kuruluşları, fabrika laboratuvarları ve diğer denetim departmanları için ideal, özel bir otomatik test cihazıdır.

Sistem, ayarlanabilir hareket aktüatörleri, buzdolabı yüzeylerine sabitlemek için vantuz tertibatları ve parametre girişi için renkli bir LCD dokunmatik ekran içeren, olgun bir PLC tabanlı akıllı kontrolü benimser. Kullanıcılar, manuel kapı açma/kapama işlemini gerçekçi bir şekilde simüle etmek ve akıllı çok işlevli kontrol elde etmek için test açısını, hızını ve kapı çalıştırma zamanlamasını önceden ayarlayabilir.

Test Prensibi:

• Kapı Açma:

Servo motor, vantuzlu kapıyı kontrollü hareketle 0° ila 5–15° arasında çeken bir halatı çeken bir mekanik kolu tahrik eder, ardından kapı hedef açıya serbestçe hareket eder.

• Kapı Kapatma:

Servo motor, kapıyı kontrollü hareketle 45° ila 35–40° arasında iten bir basınç tekerleği olan kolu tahrik eder, ardından tamamen kapanana kadar serbest hareket fazı gelir.

• Bir tam açma-kapama döngüsü, tek bir test döngüsü olarak tanımlanır.

• 50N Salınım Testi:

Buzdolabı kapısı önce 90°'ye kadar açılır (içeriden mekanik olarak sınırlıdır). Bir vantuz, kapının menteşeden en uzaktaki dış kenarına sabitlenir. Bir ağırlık (çelik bir tel ile bağlı) kaldırılır ve 50N'lik bir kuvvet uygulamak, kapıyı 90°'nin ötesine maksimum açısına kadar sallamak için bir pnömatik silindir tarafından düşürülür.

Daha sonra kol, kapıyı 90°'ye sıfırlar ve darbe 10.000 kez tekrarlanır.

Mekanik Yapı:

Şekillerde gösterildiği gibi, ekipman entegre bir çerçeve yapısına sahiptir. Buzdolabı numunesi, göreceli hareketin tüm makinenin titreşiminden ziyade iç gerilime neden olmasını sağlamak için taban plakasına yerleştirilir.

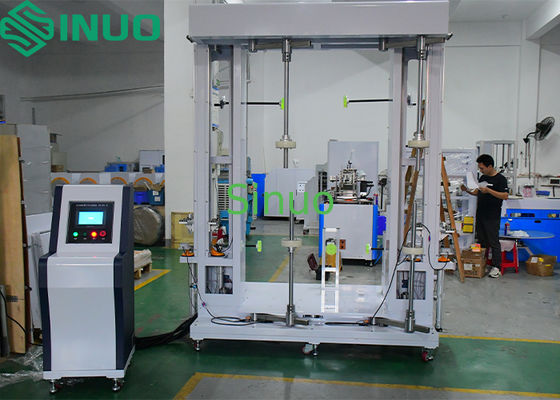

Taban plakasına (sol ve sağ) monte edilmiş iki dikey sütun vardır, her biri Şekil 1'de gösterildiği gibi iki kapı açma/kapama mekanizması içerir ve aynı anda dört kapıya kadar olan buzdolaplarının test edilmesini sağlar.

Test numunesi konfigürasyonu Şekil 2'de gösterilmektedir.

IEC 62552:2015 PLC Kontrollü Otomatik Buzdolabı Kapı Test Cihazı 0

Şekil 1

IEC 62552:2015 PLC Kontrollü Otomatik Buzdolabı Kapı Test Cihazı 1

Şekil 2

Teknik Özellikler:

No.	Öğe	Özellik
1	Güç Kaynağı	AC 220V, 50Hz, 5 kW
2	Kontrol Sistemi	Mitsubishi PLC akıllı kontrol
3	HMI Arayüzü	WEINVIEW 7 inç renkli dokunmatik ekran
4	Tahrik Sistemi	Kapı açma/kapama: Servo motor + hassas redüktör Kapı çarpması: Silindir
5	Uygulanabilir Numune	Şekil 2'de gösterilenle aynı tip G×D×Y = (0,4~1,0 m) × (0,4~1,0 m) × (0,6~2,0 m)
6	Test Öğeleri	1. Buzdolabı kapısı dayanıklılık testi (sola açılan, sağa açılan, Fransız kapılar) 2. 50N kapı çarpma testi
7	Test İstasyonları	1 istasyon 1 buzdolabını test etmek için, sol/sağ/Fransız kapılarla uyumlu; 4 robotik kol bağımsız veya eş zamanlı olarak çalışabilir
8	Dik Sütunlar	2 sütun (sol ve sağ), her biri 2 motorlu salınım kolu ile; kapı konumlarına uyacak şekilde ayarlanabilir vantuz yüksekliği
9	Mekanik Kollar	4 set (üst/alt sol, üst/alt sağ); çeşitli kapı boyutlarına uyacak şekilde uzunluk ve yükseklik ayarlanabilir
10	Vantuz Mekanizması	Güvenilir kapı tutma için 4 set kararlı vantuz
11	Ağırlık Tepsileri	50N kapı çarpma testi için 4 set
12	Test Döngüsü Sayısı	Dokunmatik ekran aracılığıyla ayarlanabilir 0–999.999 döngü; tamamlandığında otomatik durdurma
13	Kapı Açma Açısı	Dokunmatik ekran aracılığıyla ayarlanabilir 0–100°, ±0,1° hassasiyetle
14	Kapı Çalıştırma Duraklama Süresi	Dokunmatik ekran aracılığıyla ayarlanabilir 0–99.999,9 saniye
15	Kapı Çalıştırma Hızı	Dokunmatik ekran aracılığıyla ayarlanabilir 6–30 döngü/dakika
16	Buzdolabı Konumlandırma	Buzdolabı yanlarını ve arkasını sabitlemek için 3 set konumlandırma yapısı
17	Kapı Eğim Açısı Algılama	Açı sensörü ile donatılmıştır; kapı açısı ayarlanan sınırı aşarsa testi durdurmak ve uyarmak için PLC ile iletişim kurar
18	Çerçeve	Maksimum numune boyutu ile uyumlu; buzdolabı çerçeve taban plakasına monte edilmiştir
19	Güç Kesintisi Hafızası	Sistem, test ilerlemesinin hafızasını korur ve bir güç kesintisinden sonra durduğu yerden devam eder
20	Veri ve Eğri Görüntüsü	Dokunmatik ekran, eğim açısı ve darbe döngüsü eğrilerini görüntüler; geçmiş veri sorgusu mevcuttur
21	Güvenlik Koruması	Acil durdurma, kaçak koruması, kısa devre, aşırı yük koruması
22	Boyutlar ve Ağırlık	Çerçeve: G1800 × D1400 × Y2400 mm, yaklaşık 350 kg
