3D Yazdırılmış Numunelerin Darbe Direnci İçin Dikey Darbe Test Platformu
  • Adı
  • Adı
  • Adı

3D Yazdırılmış Numunelerin Darbe Direnci İçin Dikey Darbe Test Platformu

MOQ: 1
fiyat: Customized
Standart ambalaj: Plywood kapak
teslim süresi: 40 gün
Ödeme yöntemi: T/T
Tedarik kapasitesi: Ayda 10 SET
Ayrıntılar Bilgi
Ürün Tanımı
Detay Bilgi
Menşe yeri
Çin
Marka adı
Sinuo
Sertifika
Calibration Certificate(Cost Additional )
Model numarası
SN2206E
Örnek test:
Metal 3D baskılı numune
test istasyonu:
1 istasyon
Çelik top:
Boyut özelleştirilebilir
Düşme yüksekliği:
200-1800 mm
Darbe enerjisi:
E = mgh tarafından hesaplanmıştır, 423 j'ye kadar
Test Döngüleri:
0-999,999, önceden
Ürün Tanımı



3D Baskılı Numunelerin Darbe Dayanımı İçin Dikey Darbe Test Platformu





Ürün bilgisi:



Bu test platformu, müşteri gereksinimlerine göre özel olarak tasarlanmış ve üretilmiştir. Özellikle 3D baskılı numunelerin darbe dayanımını doğrulamak için geliştirilmiş olup, özel bir mekanik mukavemet test cihazı olarak hizmet vermektedir. Sertifikasyon kuruluşları ve fabrika laboratuvarlarında kullanıma uygundur.

Sistem, bir elektromıknatıs bırakma mekanizması, darbe elemanı, çerçeve ve kontrol sisteminden oluşur. PLC aracılığıyla kontrol edilir, düşme yüksekliği dokunmatik ekran üzerinden ayarlanabilir ve uzaktan kumanda edilebilir. Sistem, elektrikli kaldırma, otomatik manyetik top adsorpsiyonu özelliklerine sahiptir ve tekrarlanan düşme testlerini destekler.



Amaç, Prensip ve Yapı:



Bu test makinesi, öncelikle metal 3D baskılı numunelerin darbe dayanım testleri için kullanılır.



Çalışma Prensibi:

Dikey düşme çekiç testleri için Ehc standardına göre, darbe elemanı (24 kg ağırlığında Φ180mm çelik bilya), tanımlanmış bir yükseklikten bir kılavuz boru aracılığıyla serbestçe düşerek numuneye dikey olarak çarpar. Sistem, yerçekimi potansiyel enerjisini kinetik enerjiye dönüştürerek numune üzerinde darbe testi gerçekleştirir.

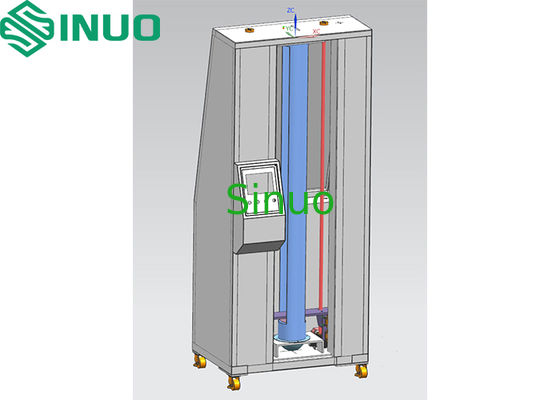

Yapı:



3D Yazdırılmış Numunelerin Darbe Direnci İçin Dikey Darbe Test Platformu 0

Teknik Özellikler:



No. Öğe Özellik
1 Güç Kaynağı AC 220V 50Hz, 1 kW
2 Kontrol Sistemi PLC kontrol, dokunmatik ekran operasyonu
3 Test Numunesi Metal 3D baskılı numune, maks. boyut 20 × 20 × 20 cm
4 Test İstasyonu 1 istasyon
5 Çelik Bilya Φ180 mm, 24 kg
6 Düşme Yüksekliği 200–1800 mm, dokunmatik ekran üzerinden ayarlanabilir
7 Darbe Enerjisi E = mgh ile hesaplanır, 423 J'ye kadar
8 Düşme Kılavuz Borusu Her bir çarpıcı için özel boru, küçük boşluk uyumu
9 Darbe Noktası Kılavuzlu düşüş ile sabit, tutarlı konum
10 Test Döngüleri 0–999.999, önceden ayarlanabilir
11 Test Süreci Elektromıknatıs ile kaldırma, manuel veya otomatik olarak bırakma
12 Çerçeve Yapısı Yüksek gerilime dayanacak şekilde tasarlanmış, güçlendirilmiş çelik çerçeve
13 Boyutlar (G×D×Y) Yaklaşık 1000 × 700 × 2300 mm
14 Ağırlık 250 kg




Ana Sistem Konfigürasyonu:



Bileşen Marka
Elektrik Panosu Sinuo
PLC Mitsubishi
Dokunmatik Ekran Weintek
Elektrik Bileşenleri FUJI, Schneider, Omron, Chint
Elektromıknatıs Yerli
Kılavuz Ray Taijia
Çerçeve Sinuo
Fikstür Sinuo
Yazılım Sinuo

3D Yazdırılmış Numunelerin Darbe Direnci İçin Dikey Darbe Test Platformu 1
