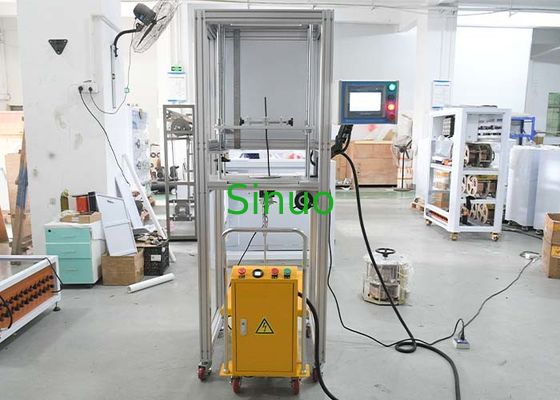

Dövizsiz ve iğneli konektörler için terminal gerilim test cihazı UL486A-B uyum cihazı

Dövizsiz ve iğneli konektörler için terminal gerilim test cihazı UL486A-B uyum cihazı

Ürün Bilgisi:

Bu test cihazı UL486A-B 9. maddeye uygun.3.2.1, 9. madde.3.2.3, 9. madde.3.2.4 ve tablo 26 ve resim 6, IEC60947-1, vb.

Örnekler ve kısıtlamalar: vida terminalleri, ipliksiz terminaller ve konektörler.

Sınav amacı: vida terminallerinin ve ipliksiz terminallerin normal kullanım sırasında meydana gelen mekanik gerilimlere dayanabileceklerini incelemek.Temel olarak iplik sıkıştırma terminal bloğunun tasarımı ve yapısının telin sıkıştırılmasında telin aşırı hasar görmemesi gereksinimlerini karşılayıp karşılamadığını değerlendirmek için kullanılır..

Test prensibi: Rehber ray vida yapısını kullanmak. Kullanmadan önce test sayısı önceden ayarlanabilir. Kurulu değere ulaştığında, makine otomatik olarak durur ve alarm sinyali verir.

Teknik parametreler:

Kontrol sistemi:
Kolay çalıştırmak için PLC kontrolü ve sezgisel dokunmatik ekran arayüzü ile donatılmıştır.
Hız, test süreleri gibi test parametreleri önceden ayarlanabilir.

Mekanik Tasarım:
Kesinlik servo sistemi tarafından çalıştırılan tek test istasyonu.
Ø76mm dönme çaplı çift delikli döner disk.
Düzenlenebilir dönme hızı (515 rpm), UL486A-B 9 rpm gerektirir.
Test sayımı (0999999) ve test süresi (09999 dakika) ayarlanabilir; tamamlandığında otomatik durma ve alarm.

Esnek sabitleme sistemi:
60×70×90 mm'ye kadar olan terminal bloklar için uygun merkezleme ve kilitleme sıkıştırması.
Hızlı değişim tasarımı, armatürün hızlı değiştirilmesini sağlar.
Ek 300 × 250 mm montaj plağı, ana sıkıştırıcı ile değiştirilebilir.
Montaj mesafesi dönme merkezinden 120 mm'ye kadar ayarlanabilir.

Yük ve Yükseklik Düzenleme:
Modüler ağırlık seti, kanca dahil olmak üzere 0,7 kg'dan 109 kg'a kadar 24 seviye sağlar.
El boy ayar aralığı: 250-800 mm, ölçek işaretleri ile.
Elektrikli bir kaldırma mekanizması ve istikrar için büyük ağırlık tepsisi ile donatılmıştır.

Örnek konaklama:

UL486A-B ile uyumlu kabuk çapları: 6.4 mm'den 54 mm'ye kadar.
UL486A-B Tablosu 26'ya göre terminal numune boyutlarını destekler.

Güç kaynağı:
Tek fazlı 220V, 50Hz ile çalışır.
