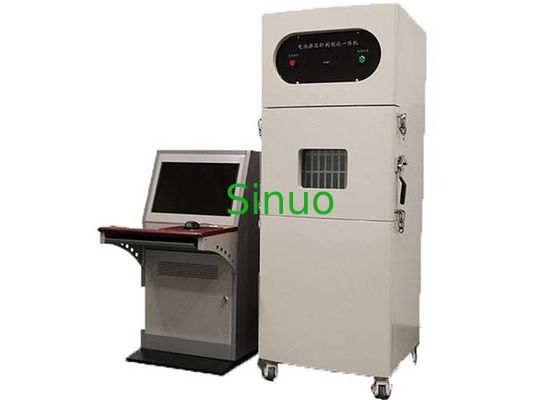

IEC 62133 Pil Ezme ve Tırnak Penetrasyon Deneme Odası 150KN Bilgisayar Kontrolüyle

IEC 62133 Bilgisayar kontrolü ile 150KN Pil Ezme ve Tırnak Penetrasyon Deneme Odası

Standart:

AIS 038 ezme testine uymaktadır.2, tırnak penetrasyon testi 106 kl. 3. sayfa 101'de.3.2 (a)

IEC62133-2012, IS0 12405-4:2018, vb.

Özellikleri:

1Test yazılımı bir voltaj elde etme fonksiyonuna sahiptir: tek pilin test gereksinimlerine göre,Batarya kabuğu kırılana kadar veya batarya kısa devreye girene kadar (bataryanın iç voltajı 0V olur), test sırasında batarya voltajı değişikliği otomatik olarak toplanır. Voltaj sıfır olduğunda, ekipman otomatik olarak testi durdurur.

2Güç pilinin test gereksinimlerine göre: test sistemi öncelikle pil modülünün boyutunun %30'una kadar sıkılabilir (yani deformasyon).Ya da belirli bir basınç değeri ayarlayın (örneğin, ekstrüzyon gücü 20kN)Ekstrüzyon testi, ayarlanmış kuvvet değerine ulaştığında ve ayarlanmış basınç tutma süresine de ulaştığında, ekipman testi durdurur.

3Örnek, basınç, deformasyon ve voltajın üç koşulundan herhangi birine göre test edilebilir.

4. Üç test modu, koşulların herhangi bir kombinasyonu için kontrol değişkenleri olarak kullanılabilir. Yani, üç veya iki test koşulları aynı anda ayarlanabilir.cihaz testi durduracak..

5Test sistemi test sırasında hızı görüntüleyebilir. Test için gerekli test hızı da bilgisayar yazılımında ayarlanabilir.

6. Bilgisayar işletim sistemi pencereler iletişim kutusunda işlenir. Masa modu kendiniz planlayabilirsiniz. Test verileri süreç boyunca kaydedilir.karşılaştırma ve takip fonksiyonları.

7Özel test kontrol ana kartı aynı anda kuvvet, yer değiştirme ve voltaj kaydedebilir.ve kontrol arayüzü kayıt ve dışkı kuvveti izleyecektir, sıcaklık, voltaj, hız ve deformasyon gerçek zamanlı olarak. raporları oluşturmak veya doğrudan verileri ihraç etmek için uygundur. Kontrol ana kartı kullanımı kolaydır.

8Test sırasında, test fonksiyonu voltaj sinyallerini toplayarak kontrol edilebilir. Batarya testi sırasında voltaj değişecek. Test sistemine belirtilen bir voltaj değeri girin,ve sistem bir sinyal çıkarıyorBelirtilen gerilim değerine ulaştığında ekstrüzyon testi durdurulur.

Teknik parametreler:

Kullanıcı pil hücresi boyutu	Maksimum boyut (uzunluk x genişlik x yükseklik): 225*185*160mm, ağırlık: 18kg-20kg
Test alanı	1000 × 1000 × 1000 mm (genişlik, derinlik ve yükseklik)
Boyutları	1300×1400×2000mm (genişlik, derinlik ve yükseklik, gerçek tasarıma bağlı)
Ekipman yapısı	Kutu tipi yapı
Duman egzoz portu	Duman egzoz portu çapı 150mm
Test deliği	Her iki tarafta da 50 mmlik bir delik açılır.
Kontrol yöntemi	Uzaktan bilgisayar kontrolü, mesafe ≥10m
Sürüş yöntemi	Elektrikli silindir sürücüsü
Basınç aralığı	1 ′150 kN
Basınç doğruluğu	± 1% FS
Basınç çözünürlüğü	0.01KN
Basınç tutma süresi	≥100 saat ayarlanabilir
Acupuncture hızını kır	0.1-40mm/s (düzenlenebilir)
Hız doğruluğu	0.1mm/s~5mm/s, doğruluk ±0.05mm/s; 5mm/s~40mm/s, doğruluk ±0.1mm/s
Hız çözünürlüğü	≤0.01mm/s
Yer değiştirme	0 ¢ 400 mm
Yer değiştirme doğruluğu	±0,1mm
Çelik iğne	1) Spesifikasyonlar: φ3mm, φ4mm, φ5mm, φ6mm, φ7mm, φ8mm 2) Uzunluk: L=200mm 3) Malzeme: Paslanmaz çelik 4) Açı: 45°~60° 5) miktar: her biri 2 adet
İğne yönünü ez	Yukarıdan aşağıya kadar ezmek ve akupunktur
Kafasını ez.	R75*750mm yarı silindir, kolayca sökülebilir.
Düz kırma başlığı	Düz bir kırma kafası
İğne takımı
Güç gösterisi	Bilgisayar ekranı
Sensör çözünürlüğü	1/10000
Birim dönüşümü	Kgf, N, kN
Sıcaklık alma sistemi	Sıcaklık elde etme aralığı 0 ̊+1000°C
	Sıcaklık çözünürlüğü: 0,1°C
	Sıcaklık ölçüm doğruluğu: ±0,5°C
	Sıcaklık elde etme kanalı: 2 kanal
	Sıcaklık alma sıklığı: 100ms
Voltaj elde etme sistemi	Voltaj alım aralığı: 0~100V
	Voltaj elde etme doğruluğu: ≤±0,5%FS
	Çözünürlük: 10mV
	Voltaj elde etme kanalı: 1 kanal
	Voltaj örnekleme sıklığı: 100 ms
Örnekleme hattı uzunluğu	2m
Alım sıklığı	≥50Hz
Sınır şartı	Basınç, gerilim ve deformasyon ayrı ayrı ayarlanabilir ve aynı anda izlenebilir.
Güç	25KW
Güç kaynağı	380V
Ağırlık (yaklaşık)	800 kg





Çevre Gereksinimleri:



1. Ana güç sızıntı devre kesici: AC380 ((1±10%) V (50±0.5) Hz üç fazlı dört tel + koruyucu toprak tel. 10m2 tel, 3P 63A sızıntı koruma anahtarı yükleyin

2Güç kablosu: yaklaşık 3 metre uzunluğunda (kutunun dışında) bir beş çekirdekli kablo (dört çekirdekli kablo + koruyucu toprak teli)

3Kurulum yeri:

1 Yer düz ve iyi havalandırılır;

2 Ekipmanın çevresinde güçlü titreşim yok;

3 Cihazın etrafında güçlü bir elektromanyetik alan yoktur.

4 Cihazın çevresinde yanıcı, patlayıcı, aşındırıcı maddeler ve toz bulunmamalıdır;

Doğrudan güneş ışığından veya yüksek sıcaklık ve nemden kaçının.

6 Alanın zemin yük taşıma kapasitesi: en az 650kg/m2 (ön şart: ekipmanın çevresindeki kanal boyutu ≥ 600 mm; yük ağırlığı ≤ 500kg);

Ekipmanın etrafında kullanım ve bakım için uygun bir alan bulunmalıdır:

8 Ekipmanın etrafında en az bir kişinin geçebileceği bir alan olmalıdır, yani ≥600 mm;

9 Ekipman kapısının normal olarak açılıp kapanması için bir yer olmalı ve ekipman kapısının önünde başka bir nesne olmamalıdır.

4Çevre koşulları: Sıcaklık: 20°C±5°C; Nitelikli nem: ≤85%RH; Atmosfer basıncı: 80kPa106kPa
