IEC 60670-1 Yerleşik Montaj Kutusu Sağlamlık Denemesi Aygıt Kapakları Sınıflandırılmış Test
  • Adı
  • Adı
  • Adı
  • Adı

IEC 60670-1 Yerleşik Montaj Kutusu Sağlamlık Denemesi Aygıt Kapakları Sınıflandırılmış Test

MOQ: 1
fiyat: Customized
Standart ambalaj: Plywood kapak
teslim süresi: 20 Gün
Ödeme yöntemi: T/T
Tedarik kapasitesi: Ayda 10 SET
Ayrıntılar Bilgi
Ürün Tanımı
Detay Bilgi
Menşe yeri
Çin
Marka adı
Sinuo
Sertifika
Calibration Certificate (Cost Additional)
Model numarası
SN2130A
Standart:
IEC 60670-1 Madde 12.11
Örnek:
Gizli montaj kutuları
Ayarlanabilir Açı:
45°
Ana ağırlık:
72±0,1K
test istasyonu:
Tek İstasyon
ek ağırlık:
8±0,1K
Vurgulamak:

Yerleşik Montaj Kutusu Sertlik Deneme Aygıtı

,

Montaj Kutusu Sertlik Deneme Cihazı

,

IEC 60670-1 Montaj Kutusu Sertlik Deneme Aygıtı

Ürün Tanımı



IEC 60670-1 Yerleşik Montaj Kutusu Sağlamlık Denemesi Aygıt Kapakları Sınıflandırılmış Test





Ürün bilgileri:



Standart: Cihaz IEC60670-1 Bölüm 12'nin standart gerekliliklerine göre tasarlanmış ve üretilmiştir.11, Şekil 12, 13, 14.

Örnek: IEC60670-1 Bölüm 7'ye göre sınıflandırılmış gizlenmiş ve yarı gizlenmiş montaj kutuları ve kabukları.2.1.

Testin amacı ve prensibi: Üreticinin talimatlarına göre doğru bir şekilde monte edildikten sonra, sağlam duvarlara, tavanlara ve zeminlere gizlenmiş veya yarı gizlenmiş montaj kutuları veya korumaları.Ve yerleşik sabitleme cihazı örneğin duvara doğru bir şekilde kurulabilmesini sağlamak gerekir, tavan ve zemin ve normal kullanımını kaydırmadan veya düşmeden sağlayabilmelidir.

Bu test, montaj kutusunun normal montajını simüle eder ve ana ağırlık dikey yönde (72±0.1) N'lik bir kuvvet uygulamak için kullanılır.1) N, 50 mm yüksekliğinden ana ağırlığa 10 kez düşürülür.Testten sonra, montaj kutusunun montaj plakası üzerindeki yer değiştirmesi, montaj kutusunun sabitleme aygıtının sağlamlığını doğrulamak için 0,5 mm'yi geçmemelidir.

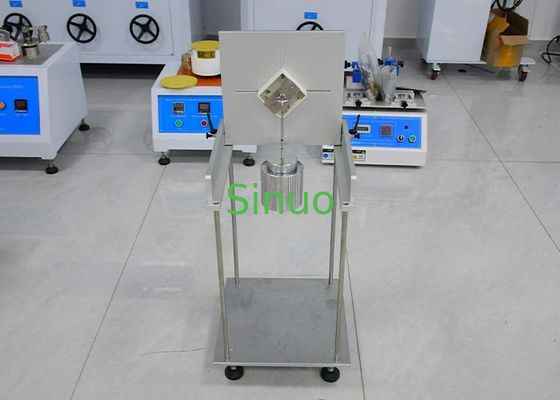

IEC 60670-1 Yerleşik Montaj Kutusu Sağlamlık Denemesi Aygıt Kapakları Sınıflandırılmış Test 0





Ekipman yapısı ve özellikleri:



Aygıt, montaj üst plaka, açı ayarlama mekanizması, ana ağırlık F, ek ağırlık G, montaj kutusu ve yardımcı bir sabitleme cihazından oluşur.Aksesuar ağırlığı toplam ağırlığın 1/10'u..

Ekipmanın boyutları: Yaklaşık olarak: 350×350×600 (mm) W×D×H, Ekipmanın ağırlığı: 25kg





Teknik parametreler:



Test istasyonu Bekar
Üst plaka montajı

Çapraz şeklindeki montaj vidaları için uzun yuvalar ile montaj plağı numuneye sabitlenebilir. Ayarlanabilir açı aşağıda gösterildiği gibi 45 °'dur.

IEC 60670-1 Yerleşik Montaj Kutusu Sağlamlık Denemesi Aygıt Kapakları Sınıflandırılmış Test 1

IEC 60670-1 Yerleşik Montaj Kutusu Sağlamlık Denemesi Aygıt Kapakları Sınıflandırılmış Test 2


Ağırlık konfigürasyonu

Ana ağırlık: 72±0.1N x1;

Ek ağırlık: 8±0.1N x1;

Not: Ana ağırlığın ağırlığı, ilgili kanca ağırlığını içerir.
Montaj kutusu

Dahili gizli veya yarı gizli montaj kutularını monte etmek için kullanılabilir. Standart boyut gereksinimlerine göre, örneğin her yanından en az 20 mm boşluk olmalıdır.

Müşteri örneği boyutuna göre standart montaj kutusu

IEC 60670-1 Yerleşik Montaj Kutusu Sağlamlık Denemesi Aygıt Kapakları Sınıflandırılmış Test 3
Bağlama cihazı

Örnek montaj deliğine sabitleme cihazını kilitlemek için kullanılan bir set

IEC 60670-1 Yerleşik Montaj Kutusu Sağlamlık Denemesi Aygıt Kapakları Sınıflandırılmış Test 4



IEC 60670-1 Yerleşik Montaj Kutusu Sağlamlık Denemesi Aygıt Kapakları Sınıflandırılmış Test 5



IEC 60670-1 Yerleşik Montaj Kutusu Sağlamlık Denemesi Aygıt Kapakları Sınıflandırılmış Test 6



IEC 60670-1 Yerleşik Montaj Kutusu Sağlamlık Denemesi Aygıt Kapakları Sınıflandırılmış Test 7
