Üç istasyonlu fiş yalıtım kılıfı aşınma test cihazı basınç yükü 4N IEC 60884
| Standard clause: | IEC60884 Madde 24.8 | Standard figure: | Şekil 31 |
| Test Stations: | Üç İstasyon | Drive mode: | Elektrikli mod |
| Test Stroke: | 9 mm | Pressure load: | 4N |
| Abrasion rate: | Dakikada 30 hareket | Test times: | 0-999999 kez, ayarlanabilir |
| High Light: | 4N yalıtım kılıfı aşınma test cihazı,Üç istasyon aşınma test cihazı |
||
Üç istasyonlu fiş yalıtım kılıfı aşınma test cihazı basınç yükü 4N IEC 60884
Ürün bilgileri:
Standart: IEC 60884-1:2022 maddesinin 24.8 figürü 31, BS1363-1: 2012 figür 9.
Örnek ve kısıtlamalar: Fiş için yalıtım kılıfı.
Test Amacı: Fiş yalıtım kılıflarının aşınma direncini test etmek için uygundur
Sınav prensibi: Motor eksantrik mekanizmayı çalıştırarak kilit kabuğunun karşılıklı kazınmasını sağlar.
Yapı:
Yatay olarak yerleştirilmiş bir çapraz ışıktan ve doğrusal olarak hareket eden bir sıkıştırma tabanından oluşur.Çapraz ışığın sonu, çapı 1 mm olan kısa bir çelik telden bükülmüş U şeklinde bir başla donatılmıştır (U şeklindeki iki nokta çapraz ışığa dikey olarak sabitlenmiştir). U şekilli çelik telin alt kenarı 6 mm düz çalışma parçasıdır. U şekilli çelik telin 6 mm düz alt kenarı kilit yalıtım koluna basılır.ve motor, kilitle donatılmış sabit koltuğu ileri geri hareket ettirir., böylece çelik tel test için kilit yalıtım örneğine sürtünür.

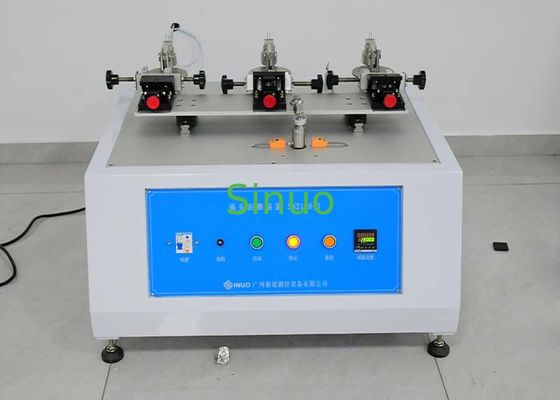

Aygıt, aşağıda gösterildiği gibi üç istasyonlu bir senkroniz yapıya sahiptir:
Teknik parametreler:
| Test istasyonu | Üç istasyon, eşzamanlı |
| Sürüş modu | Elektrikli mod |
| Sıvılama oranı |
30 kez/dakikada, her gidiş ve dönüş için bir kez |
| Deneme süreleri | 0-999999 defa, ayarlanabilir |
| Basınç yükü | 4N |
| Kırpma tel |
Φ1mm, etkili uzunluk 6mm |
| Deneme çarpımı | 1 metreden fazla, sabit vuruş |
| Açıyı ayarlama mekanizması |
Ayar, Avrupa standartları içindeki sekiz şekilli iğne ve geleneksel düz iğneye eşleşen bir açı ayarlama mekanizması ile donatılmıştır.Örnek yerleştirildikten sonra, ölçüm cihazı doğrudan 10° pozisyonu kalibre etmek için kullanılabilir.
|
| Güç kaynağı | AC220V±10%/50-60Hz |
| Ekipmanın boyutu | WDH=850X760X600mm |
| Ekipmanın ağırlığı | Yaklaşık 130 kg. |
