IEC 60335-2-2 Bölüm 21.101 Akım taşıyan hortumlar kapsamlı test ekipmanları
| Test station: | Kombine tip, dört istasyon | Control method: | PLC akıllı elektrik kontrolü |
| Force range: | 10-2000N | Test speed: | 10-100 mm/dak |
| Force action: | tam otomatik | Arm length: | 300 mm±50 mm |
| Roller diameter: | 120MM | Bending angle: | 40°±1° |
| High Light: | Kapsamlı akım taşıyan hortum test ekipmanları,Akım taşıyan hortumlar kapsamlı test ekipmanları |
||

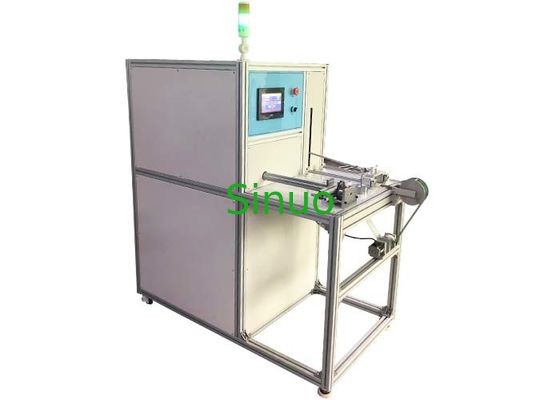

IEC 60335-2-2 Bölüm 21.101 Akım taşıyan hortumlar kapsamlı test ekipmanları
Ürün Bilgisi
Standart: IEC60335-2-2:2009 ¢Ev ve benzeri elektrikli cihazlar-Güvenlik-Bölüm-2-2:Vakum temizleyicilere ve su emici temizleme cihazlarına yönelik özel gereksinimler, IDT ¢ madde 21.10121.10221.10321.104.
Örnek ve sınırlamalar: Süpürge hortumları, su emici temizlik cihazı hortumları, çamaşır makinesi hortumları
Test Amacı: Elektrik süpürgesi hortumlarının ekstrüzyon, aşınma, bükme ve torsyona direnç açısından mekanik dayanıklılığını değerlendirmek için kullanılır.
Test İlke
Bu ekipman dörtte bir kapsamlı test ekipmanıdır. PLC kontrolünü, dokunmatik ekran çalışmasını ve çeşitli testleri gerçekleştirmek için mekanik kolu çalıştırmak için motoru kontrol eder.
1Ekstrüzyon direnci testi: Bir kuvvet değerini uygulamak için sensörü çalıştırmak için sistem kontrolü motoru kullanılır.Bir 100*50mm basınç plağı (köşe yuvarlama R1mm) hortumun ucundan 350mm uzaklıkta olan numuneye 50±5mm/min hızla basılır., 1500N'ye ulaşır Serbest bırakıldıktan sonra, otomatik olarak kaynağa dönecektir.
2Sıvışmaya dayanıklılık testi: Krank mekanizması 30 r / min hızla döner ve akım taşıyan hortum örneği bağlantı çubuğundan 100 kez 300 mm ileri geri döner.Aynı zamanda, hortum döner düz bir makara ile desteklenir ve makaranın dış kenarına 0,1 m/dakikada hareket eden bir zümrütlü kumaş kemeri takılır. Zümrütlü kumaşın aşıntısı zümrütlüdür,Parçacık boyutu ise ISO 6344-2 uyarınca Pl00. Mütesi 1 kg olan bir ağırlık, hortumun diğer ucundan, hortumun dönmesini önlemek için bir kılavuz olarak asılır.Ağırlık ile rulo merkezi arasındaki maksimum mesafe 600 mm'dir.Sınav tamamlandıktan sonra, temel yalıtım sızdırmamalıdır ve bağlantılı iletkenler ve tuz çözeltisi arasında 16.3 elektrik gücü testi yapılmalıdır.
3Bükme direnci testi: Sistem, robot kolunu kaldırmak için eksantrik mekanizmayı çalıştırmak için motoru kontrol eder (40±1°'ya).ve makinesi otomatik olarak duracak zaman sayısına ulaştığında.
Sınav sırasında, güç temizleme başlığına bağlanmak üzere tasarlanmış akım taşıyan hortumun ucu cihazın pivot koluna sabitlenir.Düğüm kolu ekseni ile hortumun sert bileşene uzandığı nokta arasındaki mesafe 300 ± 50 mm'dir.. 5 kg ağırlıkta bir ağırlık hortumun diğer ucuna asılır (ağırlık ağırlık kaydırma boyunca kaydırılabilir), pivot kolu yataydan 40°±1°'ya yükseltilir,Ve döngü 2500 kez tekrarlanır.. Daha sonra hortumun ucunu 900'e çevirin ve yukarıdaki testi 2500 kez tekrarlayın. Test tamamlandıktan sonra numune üzerinde bir elektrik gücü testi yapın.
4Dönüş direnci testi: Sistem, dönen şaftı, örneği döndürmek ve döndürmek için çalıştırmak için motoru kontrol eder.Akım taşıyan hortumun sonu ekipmanın dönen armatürüne sabitlenir (kendinden asılı), ve diğer ucu yatay sabitlemeye kilitlenir. Her döngü 5 kez ileriye ve 5 kez geriye doğru 10 r/min hızıyla döner ve 2000 döngü testi yapar. Test tamamlandıktan sonra,Örnek üzerinde elektrik dayanıklılığı testi yapın.
Teknik parametreler
| Test istasyonu | Kombine tip, dört istasyon, her istasyon bağımsız test edilebilir |
| Elektrikli kontrol yöntemi | PLC akıllı elektrik kontrolü, dokunmatik ekran işlevi |
| Sürüş modu | Motor sürücüsü |
| Test öğeleri |
1. Akım taşıyan hortumların ekstrüzyon direnci testi 2Akım taşıyan hortumların aşınma direnci testi 3Akım taşıyan hortumların bükme direnci testi 4Akım taşıyan hortumlu torsiyon direnci testi |
| Ekstrüzyon direnci test parametreleri |
1Güç aralığı: 10-2000N, varsayılan 1500N, çözünürlük 0.1N 2Test hızı 10-100mm/min ayarlanabilir, varsayılan 50mm/min 3. Presleme plağı LWH=100×50×20mm, uzun kenar yuvarlak R1, paslanmaz çelikten yapılmıştır 4Güç hareketi: Tam otomatik. |
| Sıkıştırma direnci test parametreleri |
1Test hızı: 30 r/min, önceden ayarlanabilir 2Rolün çapı: 120 mm 3Merdivenin yatay hareket mesafesi: 300mm, eksantrik ayar 4Sıvı bandın hareket hızı: 0.1m/min 5Emery kemer: ISO/DIS6344 P100 abrazif kemer boyutu gerektirir 6Ağır nesne: 1 kg. 7En düşük pozisyonda, ağırlık ile rulo merkezi arasındaki mesafe: 600mm 8Test sayısı: 0-999999 kez, önceden ayarlanabilir, varsayılan 100 kez |
| Bükme direnci test parametreleri |
1Test hızı: 10r/min, önceden ayarlanabilir, doğruluk ±1r/min 2Bükme açısı: 40°±1° 3Yük ağırlığı: her biri 2,5 ve 5 kg 4Salıncak kol uzunluğu: 300mm±50mm 5Test sayısı: 0-999999 kez, önceden ayarlanabilir, varsayılan 10000 kez 6Metal eğim: Ağırlık yukarı ve aşağı hareket ettiğinde, hortumun maksimum eğim açısı 3° ve eğimden dikey eğim açısı 3°±1°'dur. |
| Torsiyon direnci test parametreleri |
1Test hızı: 10 r/min, önceden ayarlanabilir 2Dönüşüm yönü: ileri ve geri, otomatik olarak ayarlanmış sayısına göre değişir 3- İleri/geri dönüş sayısı: 5 kez, önceden ayarlanabilir 4. Operasyon döngüsü: 0-999999 kez, önceden ayarlanabilir, varsayılan 2000 kez, bir döngü 5 ileri dönüş ve 5 geri dönüş 10r/min hızında |
| Ekipman yapısı | Aygıt, döşeme ile zemin üzerinde duran bir yapıyı benimser. |
| Güç kaynağı | AC220V±10%/50-60Hz,3kW |
| Ekipmanın boyutu | WDH=1500X1200X1650mm |
| Ekipmanın ağırlığı | Yaklaşık 230 kg. |
