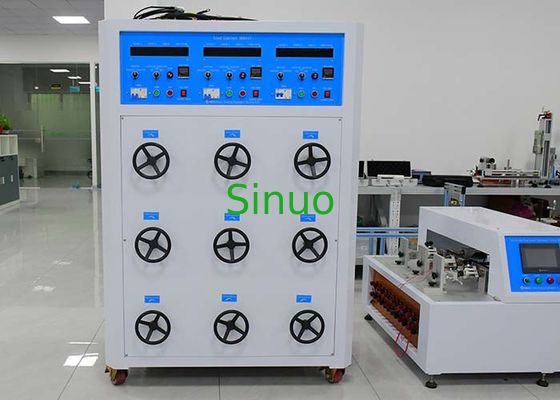

IEC 60884-1 Şekil 23 Üç İstasyonlu Yük Kabinesi Akım 30A
| Test Station: | 3 istasyon | Output Power: | 0~10KW |
| Output Voltage: | 0 ¢ 300V | Output Current: | 0~30A |
| Power Factor: | 0.3 ¢0.98 | Load Power: | 3*10KVA |
| Capacitive Load: | 70uf, 140uf, 7,3uf | Test Times: | 0~999999 defa |
| High Light: | IEC 60884-1 Yük dolabı,Üç istasyon yük dolabı,30A Yük dolabı |
||
IEC 60884-1 Şekil 23 Üç İstasyonlu Yük Kabinesi Akım 30A
Ekipman Tanıtımı:
Yük dolabı IEC 60884-1: 2022 Bölüm 20 & 21 Şekil 23; IEC 60669-1: 2017 Bölüm 18 & 19 vb. uyarınca tasarlanmış ve üretilmiştir.Ev içi ve benzer sabit elektrik tesisatları için geçerlidir. Anahtarlar ve fiş soketleri kırma kapasitesi ve normal çalışma testi.Amaç, anahtarın mekanik hasara ve elektrik yorgunluğu hasarına normal kullanıma dayanabilir olup olmadığını ve temasların yapışkanlık fenomenine sahip olup olmadığını değerlendirmektir.Uzun süreli kapalı veya bağlantısı kesilmiş olaylar, test numunelerinin aşırı aşınması ve diğer zararlı sonuçları olup olmadığını incelemek için.
Ön tarafta operatör kontrol paneli var, paneller yüksek kaliteli alüminyum levhalardan yapılmış, çamur püskürtme renkli el sanatı, çekici ve dayanıklı.Güç anahtarı / akım / voltaj ve güç / güç faktörü görüntüleme cihazları vardır, yük güç anahtarları, durum göstergeleri, başlatma ve durdurma düğmeleri, kapasitans anahtarları, yük anahtarları ve alarmlar vb. Aşağıda çıkış voltajı düzenleme düğmelerine karşılık gelir.çıkış akım düzenleme düğmeleri ve güç faktörü düzenleme düğmeleri. Yük kutusu, her biri bir özelliğe sahip dirençli, endüktif yüklü iki ayrı üç bağımsız istasyondan oluşur. Yük kutusunun içi güçlü rüzgar konveksiyon soğutması ile soğutulur.Kargo kutusunun arkasında kablo bağlantı terminalleri var., yük kutusu, kabloyu dayanıklılık testi makinesindeki test numuneleriyle bağlayarak algılama sırasında akım voltajı ve gücü çıkarır.
Teknik parametreler:
| Güç kaynağı |
Üç fazlı dört tel AC220 ± 10% / 60Hz. Not: Tarafsız tel olmalı. |
| Test İstasyonu | 3 istasyon, bağımsız çıkış |
| Elektrikli kontrol yöntemi | Düğme kontrolü |
| Çıkış Voltajı | 0~300V, doğruluk ±0,5%, dijital ekran |
| Çıktı Akımı | 030A, doğruluk ±0,5%, dijital ekran |
| Güç faktörü | 0.3 ¢0.98, doğruluk ±0,5%, dijital görüntü |
| Çıkış Gücü | 0~10KW, doğruluk ±0,5%, dijital görüntüleme |
| Yük Türü | Dirençli, endüktif, kapasitif üçte bir, değiştirilebilir |
| Kapasite yükü | 70uf, 140uf,7.3uf değiştirilebilir |
| Yük çıkışı | Her bir yük çıkışı ve ayrı yük çıkışı için isteğe bağlı |
| Test Zamanları | 0~999999 kere, önceden ayarlanabilir |
| Yüklü güç kaynağı kapasitesi | 3*10KVA |
| Saldırı Alarmı | Çıktı akımının üst sınırı 30A, 32A'dan fazla ise otomatik olarak kesilir. |
| Boyutlar ve Ağırlık | Yaklaşık olarak:1200×800×1800 ((mm) W×D×H, 450kg |
