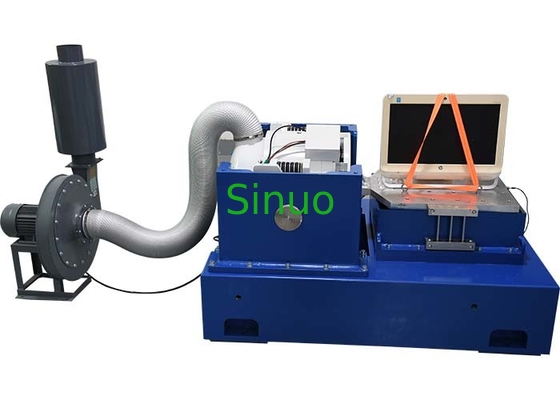

Elektrikli Bisikletler için Pil titreşim Test Makinesi Frekans aralığı 1 ¢4500Hz

MOQ:	1
fiyat:	Customized
Standart ambalaj:	Plywood kapak
teslim süresi:	30 gün
Ödeme yöntemi:	T/T
Tedarik kapasitesi:	Ayda 5 Set

Ayrıntılar Bilgi

Ürün Tanımı

Detay Bilgi

Menşe yeri

Marka adı

Sinuo

Sertifika

Calibration Certificate (Cost Additional)

Model numarası

EV207HG40VT40VCSusb-2

Sinüzoidal uyarım kuvveti:

700Kg.f (6860N) zirve

Rastgele Heyecan Verici Güç:

600Kg.f (6860N) r.ms

Çarpma uyarım kuvveti:

1400Kg.f ((11760N) zirve

Maksimum hızlanma:

100G (980 m/s2)

Frekans aralığı:

1 ′′4500 Hz

Maksimum Hız:

2 m/sn

Maksimum yük:

300 kilo

Yalıtım sıklığı:

2,5Hz

Vurgulamak:

Pil titreşim testi makinesi

Elektrikli Bisiklet titreşim test makinesi

4500Hz titreşim test makinesi

Ürün Tanımı

Elektrikli Bisikletler için Pil titreşim Test Makinesi Frekans aralığı 1 ¢4500Hz

Ürün Bilgisi:

Titreme testi, gerçek bir ortamda nasıl tepki vereceğini görmek için bir bileşeni veya cihazı heyecanlandırma veya şok etme eylemidir.endüstriyel ürünlerden, örneğin devre kartlarından, uçaklar, gemiler, roketler, füzeler, otomobiller ve ev aletleri.

Sinuo size tüm heyecan ve test programını sağlayabilir ve UN 38 gibi ulusal ve uluslararası standartlara göre ürünlerin kalitesini kanıtlayabilir.3, GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC ve ASTM.

Titreşim makinesi seçimi formülü ve titreşim jeneratörü yapı şeması:

1Müşteri şirketine göre test koşulları

2Test türü: Sinus süpürgesi; Rastgele

3Frekans yanıt aralığı: 1-4500Hz

4Formül: A ((g) = ((2πf) 2Dcm/980 A = 0.002DmmF²

D=A/0.002F²

F=M(kg) ×A(g)

Elektrikli Bisikletler için Pil titreşim Test Makinesi Frekans aralığı 1 ¢4500Hz 0

Elektrikli Bisikletler için Pil titreşim Test Makinesi Frekans aralığı 1 ¢4500Hz 1

Ekipmanın yapılandırma talimatları:

Proje	Yapılandırma talimatları	Qty
Titreme masası gövdesi	A07S23 elektromanyetik uyarma jeneratörü	1 SET
	Hareketli sarmal için otomatik merkezleme kontrol cihazı	1 SET
	B402S Soğutma fanı	1 SET
	VT40 Dikey uzatma tablosu (400×400mm)	1 SET
	HG40 Yatay yağ filmi slaytı (400×400mm)	1 SET
Dijital anahtarlama güç güçlendirici	SAO7K dijital anahtarlama güç güçlendirici	1 SET
	Servo koruma sistemi	1 SET
	Harekete geçirme güç kaynağı	1 SET
Dijital titreşim kontrolörü	VCSusb-2 dijital titreşim kontrolörü	1 SET
	Sistem hızlandırma sensörü	2 PCS
	Kontrol yazılımı kurulum CD'si	1 SET
	Kontrol bilgisayarı	1 SET
Aksesuarlar	Bağlantı kabloları/hava boruları	1 SET
	Uygulama talimatları, denetim raporları, sertifikalar, bakım kılavuzları	1 SET
	Aksesuar aletler (T tipi anahtar, altıgen anahtar, tornavida vb.)	1 SET
	Titreyen basınç çubuğu/basınç çubuğu sıkıştırıcı	1 SET

Ekipmanın teknik parametreleri:

A07S23 elektromanyetik uyarılma jeneratörü parametreleri
Maksimum sinüzoidal uyarılma kuvveti	700Kg.f (6860N) zirve
Maksimum rastgele heyecan kuvveti	600Kg.f (6860N) r.ms
En yüksek çarpma uyarı kuvveti	1400Kg.f ((11760N) zirve
Frekans aralığı	1 ′′4500 Hz
Maksimum yer değiştirme	51 mm p-p
En yüksek hız	2m/s
Maksimum hızlandırma	100G (980 m/s)²)
Maksimum yük:	300 kg
Titreme izole frekansı:	2.5 Hz
Hareketli sarmal çapı:	F230 mm
Hareketli bobin ağırlığı:	7kg
Masanın üzerine bir vida.	16×M10
Akış sızıntısı	< 10 gauss
İzin verilen eksantrik moment	300N.m
Ekipmanın boyutu	915 mm × 740 mm × 780 mm ( dikey genişleme tablosu dahil değil)
Ekipmanın ağırlığı	880 kg (Yatay kaydırma masası hariç)
SA-6K dijital anahtarlama güç güçlendirici
Çıktı gücü	7KVA
Çıktı voltajı	120V
Çıktı akımı	70A
Güçlendirici verimliliği	≥90%
Açma-kapama seviyesi	116KHz
SNR	≥ 65dB
Gürültü	≤ 70dB
Güçlendirici boyutu	900 mm × 600 mm × 1130 mm
Servo koruma sistemi
Görev	Sıcaklık, rüzgar basıncı, aşırı hareket, aşırı gerilim, aşırı akım, giriş alt gerilimi, dış hatası, kontrol güç kaynağı, mantık hatası, giriş faz kaybı
Dijital titreşim denetleyicisi VCSusb-2
Donanım yapılandırması	2 eşzamanlı giriş kanalı, 1 çıkış kanalı
Kontrol fonksiyonu modülü	Sinüs, rastgele, klasik şok
Kontrol bilgisayarı	17 ′′ LCD monitörü olan orijinal marka bilgisayar, Windows 10
Yazılım	Çince/İngilizce işletim, zaman alanı ve frekans alanı analizi, sinyal kaynağı, sinüs frekansı süpürme analizi vb. Otomatik olarak WORD test raporları oluşturabilir.sinyalleri ve verileri saklamak, ve test parametrelerini ve analiz fonksiyonlarını belirler.
Sistem hızlandırıcısı LAB-24112	Frekans aralığı: 1 ′′12000Hz Duyarlılık: 30 PC/g Sıcaklık aralığı: -40 - 180°C
VT40 dikey uzatma tablosu
Malzeme	Magnezyum alaşımı, yüzey sertleştirilmiş
Masa boyutu	400×400 mm
Sabit delik	M8 dikdörtgen dağılım, dayanıklı ve aşınmaya dayanıklı
Yukarı sınır kullanım sıklığı	Sinus 2000 Hz, rastgele 2000 Hz
Ağırlık	Yaklaşık 15 kilo.
HG40 yatay yağ filmi kaydırma masası
Malzeme	Magnezyum alaşımı, yüzey sertleştirilmiş
Masa boyutu	400×400 mm
Sabit delik	M8 dikdörtgen dağılım, dayanıklı ve aşınmaya dayanıklı
Yukarı sınır kullanım sıklığı	Sinus 2000 Hz, rastgele 2000 Hz
Ağırlık	Yaklaşık 18Kg (bağlantı başı olmadan)
B402S soğutma fanı
Fan gücü:	4KW
Fan akışı:	41m³/s
Elektriksel gereksinimler
Güç kaynağı	3 fazlı AC 380V/50Hz 18 KW
Sıkıştırılmış hava	0.6Mpa
Yer direnci	≤4Ω

Elektrikli Bisikletler için Pil titreşim Test Makinesi Frekans aralığı 1 ¢4500Hz 2
