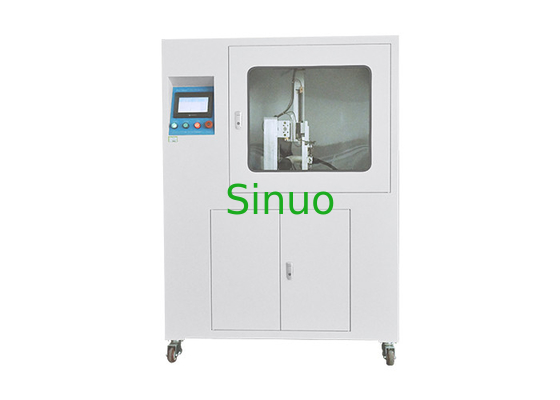

IEC 62196-1 Şarj tabancası Elektronik kilitleme cihazı Kapsamlı test cihazı

IEC 62196-1 Şarj tabancası Elektronik kilitleme cihazı Kapsamlı test cihazı

Ürün Özet:

Standart: IEC62196-1 uyarınca:2022.

Örnekler ve kısıtlamalar:

DC araç fişinin elektronik kilitleme aygıtı (GB/T 20234.4-2023 standardının Şekil 10 ve Şekil 11'e bakın);

AC araç soketinin elektronik kilitleme cihazı (GB/T 20234.2-2015 standart çizimi A.2'ye başvurun);

DC araç fişinin mekanik kilitleme aygıtı (GB/T 20234.4-2023 standardının Şekil 10 ve Şekil 11'e bakın);

AC araç fişinin mekanik kilitleme aygıtı (GB/T 20234.2-2015 standart figür A'ya bakın.1, Şekil A.3)

Uygulama: Elektrikli araç şarj arayüzleri gibi elektronik kilitleme cihazlarına sahip elektrikli aksesuarların,Endüstriyel fişler ve soketler ve bağlantı cihazları mekanik strese dayanabilir, aşırı aşınma veya diğer zararlı etkileri olmadan normal kullanım sırasında oluşan elektrikli stres ve termal stres.

Deneme prensibi: Servo motor tahrik mekanizması numunenin elektronik kilitleme mekanizmasına güç uygulamak için kullanılır ve elektronik kontrol mekanizması normal çalışmayı gerçekleştirmek için kullanılır.acil kilit açmaElektronik kilitleme mekanizmasının mekanik dayanıklılık testleri, aşırı koşullardaki döngü ömrü ve güç açma ve kapatma süresi, test hızı ve vuruşları dokunmatik ekran üzerinden önceden ayarlanabilir.

Yapı ve özellikleri:

Servo motor, hassas top vida ve senkron kemer iletimi, renk dokunmatik ekran işlevi ve güçlü dijital ekran fonksiyonu ile çalıştırılan entegre bir çerçeveyi benimsiyor.PLC akıllı kontrol sistemiAyrıca, silah elektroniklerini şarj etmek için uygun üç eksenli ayarlanabilir bir sıkıştırıcı kullanır. Kilitleme cihazlarının kapsamlı test edilmesi.

Kullanım ortamı: Güç kaynağı: AC380V±10%/50-60Hz, 5Kw, çalışma sıcaklığı 0-40°C, nem oranı 30%-90%.

Teknik parametreler:

Boyutları	Yaklaşık W1000*D900*H1400mm; ağırlık: yaklaşık 200kg
Test öğeleri	Elektronik kilit cihazının normal çalışması (servis ömrü) testi b) Elektronik kilitleme cihazının manuel acil durum kilidini açma testi c) Elektronik kilitleme cihazının aşırı koşullardaki döngü ömrü d) Elektronik kilitleme cihazının yapısal dayanıklılık testi
İstasyon	Tek istasyon
Elektrikli kontrol yöntemi	Mitsubishi PLC akıllı entegre kontrol, 7 inç renkli insan-makine dokunmatik arayüzü işlevi
Çalışma modu	El veya programla kontrol edilen çalışma
Dökme	a) Bağımsız elektronik kilitleme cihazları veya evrensel kilitlemeleri karşılar. b) Amerikan standardına ve Avrupa standardına uygun AC ve DC şarj arayüzü evrensel armatür
Test fonksiyonu	Elektronik kilitleme testi fonksiyonu ile donatılmış
Elektronik kilitleme cihazının kilidini açmak	Elektronik kilitleme cihazının manuel olarak kilitlenmesini sağlayabilir, elektronik olarak kontrol edilen otomatik işletim modunu benimser,ve elektronik kilitleme cihazının normal çalışma (servis ömrü) gereksinimlerini karşılamak için programlama gerçekleştirirKilit açma gücü (0~50) N'ye ulaşıyor ve gösterim hatası ≤± 0.5% F.S., çözünürlük ≤0.1N'dir.
Elektronik kilitleme cihazı gücü	Elektronik kilit cihazının kilitleme çubuğu mekanizması için güç uygulayan bir cihazla donatılmıştır.Güç uygulayan cihaz kilitleme çubuğunun sonunu sıkıştırıp eksenel itiş veya çekme kuvveti uygulayabilir. Güç ölçüm aralığı (0~50) N'yi karşılamak için gereklidir ve gösterim hatası ≤± 0.5% F.S., çözünürlük ≤0.1N'dir, güç uygulanma hızını ayarlayabilir ve sabit bir güç değerini koruyabilir;Güç uygulayan cihaz, güç taşıyan parçanın yer değiştirmesini ve kilitleme çubuğunun konumunu ölçebilir., ve yer değiştirme ölçüm aralığı (0~50) mm ile aynıdır. Değer hatası ≤±0,02mm, çözünürlük ≤0,01mm
Kutupluk dönüşümü	PLC programı, elektronik kilidin durum geri bildirimlerini izledikten sonra 1 saniye sonra otomatik olarak geçiyor ve geçiyor.
Değiştirme güç kaynağı	(0?? 24) VDC ayarlanabilir, voltaj doğruluğu 0,5 seviyesinden daha iyidir, çözünürlük ≤0.1V
İleri kanal	(0~5000) ms aralığı keyfi olarak ayarlanabilir, çözünürlük ≤1ms
Ters iletkenlik	(0~5000) ms aralığı keyfi olarak ayarlanabilir, çözünürlük ≤1ms
Aralıklar	Aralık süresi: (0 ~ 200) s aralığında keyfi olarak ayarlanabilir, çözünürlük ≤ 1s, 1-200mA ayarlanabilir yük akımı eyleme işbirliği yapmak için;
Görev	1-200mA ayarlanabilir yük akımı kölesi ile donatılmış, elektronik kilit açma/kilitleme sinyalini geri bildiren ve sinyali açma durumunu ve zamanlarını kaydeden bir izleme cihazı ile donatılmış;
Hata belirleme	Dahili sinyal geri bildirim yargılama, anormal olduğunda otomatik kapatma
Test sıklığı	(0~99999) aralığında keyfi olarak ayarlayın.
Güvenlik koruması	Yer koruma, kısa devre koruma, aşırı yük koruma
Ana yapılandırma
Adı		Spesifikasyon	Marka	KTY
PLC		FX serisi	Mitsubishi	1 Set
Dokunmatik ekran		7 inç.	Weinview	1 Set
Motor		400W	Huichuan	1 Set
Değiştirme güç kaynağı		35W/24V/	- Evet.	1 adet
Ara röle		4J2J	Omron	Birkaç tane
Diğer elektrikli bileşenler			Chint, FUJI.	Birkaç tane
Güç sensörü		10kg	Changqing	1 Set
Makine ve armatürler			Sinuo	1 Set
Şasi			Sinuo	1 adet
