IEC 60309-1 Şarj arayüzü kablo bükme test makinesi Araç test ekipmanları
| Drive Mode: | Servo motor | Clamping Method: | mekanik sıkma |
| Control Method: | PLC Kontrolü | Test Station: | Bir istasyon |
| Flexing Rate: | 0-60 döngü/dak | Flexing Angle: | 0-360°, ayarlanabilir |
| Flexing Cycles: | 0~999999 önceden ayarlanabilir | Load Weights: | 20N,25N,50N,75N,100N,140N |
| High Light: | IEC 60309-1 Araç Deneme Ekipmanı,Şarj Arayüzü Araç Deneme Ekipmanı |
||

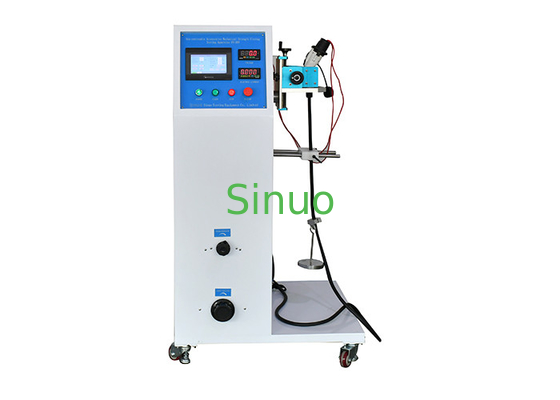

IEC 60309-1 Şarj arayüzü kablo bükme test makinesi Araç test ekipmanları
Ürün Özet:
Standart: IEC62196-1:2014 Bölüm 7.11 ve Bölüm 7.15, IEC60309-1:2012 Bölüm 24.4.
Örnekler ve kısıtlamalar: Elektrikli araç şarj arayüzleri, endüstriyel fişler, prizler ve bağlantı cihazları.
Uygulama: Şarj aracının fişinin ve soketinin güç bağlantısı kablosunun "mekanik dayanıklılık" kısmının bükülme bağlantı kısmını test etmek için kullanılır.
Test prensibi: Servo motor, iş parçasını sola ve sağa kaydırmak için çevirme masasını çalıştırmak için kullanılır ve makine sayıya ulaştığında otomatik olarak durur.
Yapı ve özellikler: Ekipman bir servomotor tarafından çalıştırılır ve büyük boyutlu numuneler alüminyum plakalara monte edilir.Bu, salınım ekseninin, örneği sıkıştırırken kablonun en fazla enstrümana girdiği noktaya denk gelmesini sağlar., böylece kablo ve yükün minimum yan kaymasını elde eder.
Kullanım ortamı: Güç kaynağı: AC220V ± 10%/50-60Hz, güç 3KW.
Teknik parametreler:
| Ekipmanın boyutları | Yaklaşık olarak: W1000*D800*H1600mm | |
| Ekipmanın ağırlığı | 150 kg | |
| Test istasyonu | Tek istasyon | |
| Elektrikli kontrol yöntemi | PLC akıllı entegre kontrol, 7 inç insan-makine dokunmatik arayüzü işlevi | |
| Sürüş modu | Servo motor sürücüsü | |
| Örnek sıkıştırma yöntemi | Mekanik sıkıştırma, ayarlanabilir sıkıştırma noktası konumu | |
| Bükme açısı | 0-360° ayarlanabilir (öntanımlı ±45°) | |
| Eğilme hızı | 0-60 kere/dakika, önceden ayarlanabilir | |
| Bükme sıklığı | 0~999999 önceden ayarlanabilir, varsayılan 20000 kere | |
| Yük ağırlığı | 20N,25N,50N,75N,100N,140N | |
| Güç kaynağı | Dış bağlantı, iletkenler arasında ayarlanabilir voltajı 0-250V ve ayarlanabilir AC akımı 0-400A ile isteğe bağlı yük dolabı | |
| Test yargısı | Akımın iletken olup olmadığı ile verilen sinyali temel alan yargılama | |
| - Hayır, hayır. | Suç | Sebep | Tedavi |
|
1 |
POWER düğmesini açın, ama gösterge ışığı açılmıyor | Dış güç kaynağı bağlı değil. | Lütfen dış güç kaynağına bağlayın. |
| Sigorta bozuk. | Sebebini bul ve sigortayı değiştir. | ||
| Işık hasar gördü. | Işığı değiştir. | ||
|
2 |
Güç düğmesini aç, dokunmatik ekran çalışmıyor. | İç DC24V güç kaynağı sorunlu. | DC24V güç kaynağını değiştir. |
| Dokunmatik ekran hasarlı | Dokunmatik ekranı değiştir | ||
| 3 | Dokunmatik ekran cevap vermiyor. | PLC bağlantısı gevşek | Tekrar bağla. |
| Dokunmatik ekran hasarlı | Dokunmatik ekranı değiştir | ||
| 4 | Güç kaynağı yok | Yük soketi hasar gördü | Soketi değiştir. |
| Sigorta bozuk. | Sigortaları değiştirin. | ||
|
5 |
Başlat düğmesine bas, ama armatür çalışmıyor. |
Gösterim değeri ve test zamanlarının önceden belirlenmiş değeri aynıdır. | Basın sayımı tamamlandı |
| E-STOP düğmesi sıfırlanmadı | E-STOP düğmesini serbest bırak | ||
| Makinede yabancı bir nesne var, makine sıkıştı. | Yabancı nesneyi kaldır | ||
| Otomatik test modunda değil. | Başlat düğmesine bas | ||
| Motor gevşetme bağlantısı | Tekrar bağla. | ||
| Başlangıç pozisyonunda değil. | Evine dönmek | ||
| 6 | Motor döner ama manipülatör dönmez. | Motor çıkış ocağı bağlantısı gevşek olup olmadığını kontrol | Tekrar bağla. |
| Sürücü kemer kırık veya çok gevşek olup olmadığını kontrol edin | Sürücü kemerini değiştir | ||
| 7 | Gürültü | Döner hızı düşük veya çok yüksek | Hızı sıfırla. |
| Motor gevşetme bağlantısı | Tekrar bağla. |
