ISO23953 Cam Üst Yatay Göğüs Dondurucu Kapısı Aç / Kapat Test Aparatı

MOQ:	1
fiyat:	Customized
Standart ambalaj:	Plywood kapak
teslim süresi:	30 gün
Ödeme yöntemi:	T/T
Tedarik kapasitesi:	Ayda 5 Set

Ayrıntılar Bilgi

Ürün Tanımı

Detay Bilgi

Menşe yeri

Marka adı

Sinuo

Sertifika

Calibration Certificate (Cost Additional)

Model numarası

SN1201-S1

Uygulanan Standart:

ISO 23953-2

Örnek tip:

Yatay dondurucu

test istasyonu:

1 istasyon

robot kol:

2 set

Sürüş modu:

Servo motor

Test Öğeleri:

Dondurucu slayt kapağı

Kapak açma vuruşu:

0-500mm±0,1mm

Kapak duraklama süresi:

0-9999S

Vurgulamak:

Yatay göğüs dondurucu yakın test cihazı

cam üst yakın test cihazı

Ürün Tanımı

ISO23953 Cam Üst Yatay Göğüs Dondurucu Kapısı Açık/Kapalı Deneme Aygıtı

Sistem genel görünümü:

Yatay dondurucu kapağı açma ve kapatma test makinesinin tasarımı ve üretimi ISO 23953-2:2015 (E) Bölüm 5 uyarınca yapılmıştır.3.3.2 ve müşterinin özel gereksinimlerine göre, yatay bir buzdolabının sürgülü kapağının açılma ve kapanma dayanıklılığını test etmek için kullanılır.Ayrıca buzdolabının enerji verimliliği performansını test ederken kapağın kayma hareketini test etmek için de kullanılır.Bu, test sertifikaları veren kurumlar ve fabrika laboratuvarları gibi test departmanları için uygun özel tamamen otomatik bir test ekipmanıdır.

Ekipman, olgun PLC akıllı kontrol teknolojisini benimsiyor. 2 adet pozisyon ayarlanabilir eylem aktüatörü ve mekanik sıkıştırma yapısıyla donatılmıştır.Dondurucu kaydırma kapağının yüzeyinde sapı sıkıştırın (ayrı örneklerin ihtiyaçlarını karşılamak için 2 adet vakum emici fincanla da donatılmıştır)Aynı zamanda, renk LCD dokunmatik ekranı ile standart olarak gelir, bu da açılış darbeyi, açılış ve kapanış hızını, açılış duraklama süresini ve aralık süresini önceden ayarlayabilir.Dondurucu kapağının el açılışını ve kapanışını gerçekten taklit ediyor., akıllı kontrolü gerçekleştirmek ve bir makineyi çok amaçlı yapmak.

Teknik parametreler:

- Hayır, hayır.	Proje	İçeriği
1	Girdi gücü	AC220V 50HZ, 5kW
2	Elektrikli kontrol	Mitsubishi PLC akıllı kontrol
3	İşlem arayüzü	Weinview 7 inç renkli insan-makine arayüzü dokunmatik ekran işlevi
4	Sürüş modu	Servo motor + hassas kaydırma platformu
5	Örnek aralığı	Şekil 2'dekiyle aynı örnek türleri WDH= ((60~214cm) × ((45~70cm) × ((70~90cm)
6	Test öğeleri	Dondurucu slayt kapağının dayanıklılığı testi
7	Test istasyonu	1 istasyon, sol ve sağ kaydırma kapağı olan yatay bir dondurucu test edebilir
7	Sütun	Kaydırma kapağının konumu manipülatörün yükseklik konumunu ve sütundaki emme fincanının konumunu ayarlayarak eşleştirilebilir
8	Robotik kol	Kapağı alternatif olarak açıp kapatmak için 2 set manipülatör, ayarlanabilir sıkıştırma pozisyonları (yani uzunluk ve yükseklik yönlerinde ayarlanabilir), farklı genişliklerde dondurucu kaydırma kapağı için uygundur
9	Adsorpsiyon yapısı	1Mekanik sıkıştırma armatürleri, düğme tipi, 2 set 2Vakum emici fincanlar, 2 set
10	Kapak açma vuruşu	0-500mm±0.1mm dokunmatik ekranda ayarlanabilir, her iki taraftan ayarlanabilir
11	Kapak ilk açılış saati	3 dakika.
12	Kapağı açma ara süresi	0-9999S, dokunmatik ekranda ayarlanabilir
13	Kapak kapanma ara zamanı I	0-99h59m59s, dokunmatik ekranda ayarlanabilir
14	Kapağı kapatma mola süresi II	0-99h59m59s, dokunmatik ekranda ayarlanabilir
15	Kapağı açık/kapalı hız	10-600mm/s, dokunmatik ekranda ayarlanabilir
16	Dondurucu yardımcı konumlandırma mekanizması	Dondurucunun iki tarafına sabitlenebilen 2 set
17	Ekipman çerçevesi	En büyük örnek aralığı ile eşleşmek için, örnek cihazın alt tabakasına monte edilir.Üç alt plaka, farklı genişliklerde örneklere uyum sağlamak için kolayca birleştirilebilir ve bölünebilir.Aşağıdaki gibi gösterilmiştir:
18	Güç kaybı belleği	Sistem güç arızası hafıza fonksiyonuna sahiptir, güç arızası öncesinde parametre eylemleri ve zaman biriktirmeye devam edebilirsiniz
19	Korumak	Acil durma, sızıntı, kısa devre, aşırı yüklenme ve diğer güvenlik korumaları
20	Test makinesinin toplam boyutu ve ağırlığı	Çerçeve WDH: Genişliği 1800Derinliği 1200Yüksekliği 1400mm, yaklaşık 350kg

Ekipman prensibi:

PLC tarafından kontrol edilir, akıllı dokunmatik ekranla çalıştırılır, servo motor manipülatörleri çalıştırır,ve dondurucu kapağının sapını tutmak için sıkıştırıcıyı çalıştırır (veya dondurucu kapağının yüzeyini emmek için vakum emici fincanlar), böylece kapakları karşılıklı bir doğrusal hareketle açabilir ve kapatabilir.

Süreç akışı:

Buzdolabı
Adım	İçeriği	Uygulama süresi
Adım 1	Kapağı aç ve kapat.	3 dakika.
Adım 2	Kapağı % 80'e kadar açın.	1s
Adım 3	Açık tutun.	13'ler
Adım 4	Kapağı kapat.	1s
Adım 5	Kapalı tutun.	5 dakika 45 saniye.
Adım 6	Adımları tekrarlayın.	Saat 11.54.
Adım 7	Kapalı tutun.	12 saat.
Dondurucu
Adım 1	Kapağı aç ve kapat.	3 dakika.
Adım 2	Kapağı % 80'e kadar açın.	1s
Adım 3	Açık tutun.	4s
Adım 4	Kapağı kapat.	1s
Adım 5	Kapalı tutun.	9 dakika 54 saniye.
Adım 6	Adımları tekrarlayın.	Saat 11.50.
Adım 7	Tekrar kapalı II	12 saat.

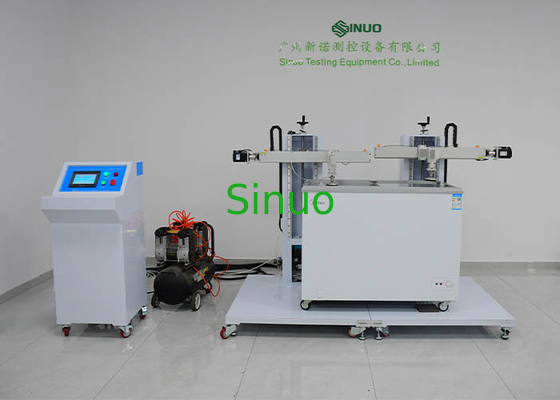

Ekipman yapısı:

ISO23953 Cam Üst Yatay Göğüs Dondurucu Kapısı Aç / Kapat Test Aparatı 1

ISO23953 Cam Üst Yatay Göğüs Dondurucu Kapısı Aç / Kapat Test Aparatı 2

ISO23953 Cam Üst Yatay Göğüs Dondurucu Kapısı Aç / Kapat Test Aparatı 3
