| MOQ: | 1 |
| fiyat: | Customized |
| Standart ambalaj: | Plywood kapak |
| teslim süresi: | 30 gün |
| Ödeme yöntemi: | T/T |
| Tedarik kapasitesi: | Ayda 10 Takım |

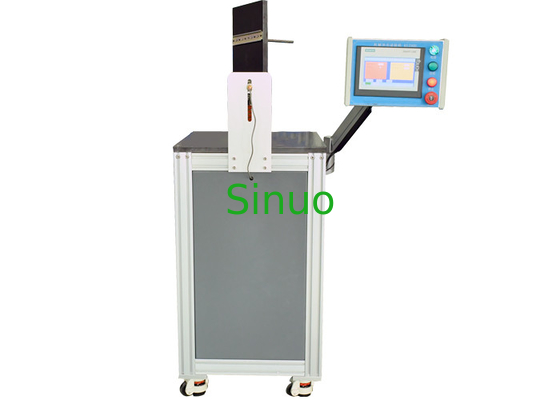

IEC 60898-1 Devre kesicisinin çarpma direnci testleri için mekanik şok testi
Ürün Bilgisi:
Sınav ekipmanı IEC 61009-1 standart gereksinimlerine uygun:2012, IEC60898-1:2015, vb.
Normal kullanım sırasında mekanik şoklara maruz kalabilecek devre kesicilerin açık parçalarının çarpma direncini doğrulamak için devre kesici ürünü testinde kullanılır.
Deneme prensibi: Montaj plakasını devre kesici ile motor kontrol kamı üzerinden kaldırın.ve anında serbest 25N/mm bir elastik katsayısı ile sarmal yay ile donatılmış metal durağı plaka düşerBu şekilde 50 kez karşılıklı olarak yapılır ve numune diğer üç 90 derece yönünü devreye sokar ve testi 50 kez tekrarlar.
Özellikler: 1. PLC kontrolü, dokunmatik ekran işlevi, servo motor sürücüsü, hassas kontrol.
2Düşme yüksekliği, sapma olmaksızın camın eksantrik mesafesine göre belirlenir.
3. Yiheda özel elastik katsayısı spiral yayı benimsemek.
4Döner masası 4-90° döndürülebilir, bu da devre kesici'nin tüm yönlerdeki çarpma direnci testini gerçekten taklit eder.
Teknik parametreler:
| Model | SN2506 |
| Test istasyonu | Bekar |
| Elektrikli kontrol yöntemi | PLC akıllı entegre kontrol, insan-makine dokunmatik arayüzü işleyişi |
| Sürüş modu | Motorlu tahrik mekanizması kamerası |
| Bobin Yayı | Elastik katsayısı 25N/mm |
| A tabanı, B platformu, C tahtası. | Ağacı, siyah boya |
| Düşme yüksekliği | 40 mm |
| Dönerleme masası | 4-90° dönme sabitlenebilir |
| Ağırlıklar | 100g*10pcs, 150g*5pcs, 200g*5pcs |
| Test sayısı | 0-999999 kez, dokunmatik ekran önceden ayarlandı |
| Yük çıkışı | 0-999999s, dokunmatik ekran önceden ayarlanmış |
| Boyut | 900 mm × 600 mm × 1350 mm |
| Ağırlık | Yaklaşık 110 kilo. |
| Güç kaynağı | AC380V ± 10% 50Hz, 1kVA |
Özellikleri:
Mekanik şok test makinesi veya şok test cihazı olarak da bilinen mekanik şok test makinesinin, ürünleri, bileşenleri,veya kontrol edilen mekanik şoklara veya darbeye karşı malzemelereBu testin amacı, test numunelerinin nakliye, nakliye, nakliye ve nakliye sırasında oluşabilecek ani, yüksek yoğunluklu kuvvetlere dayanma ve direnme yeteneğini değerlendirmektir.Ya da çalışma koşullarıAşağıda mekanik şok testçisine tipik olarak ilişkili olan temel özellikler ve işlevler verilmiştir:
Düşme veya çarpma platformu: Mekanik şok test cihazı, test numunesinin test için yerleştirildiği bir düşme veya çarpma platformu içerir.Platform, numuneye mekanik şok veya darbe vermek için kontrol edilebilir ve tekrarlanabilir bir araç sağlamak için tasarlanmıştır..
Şok üretme mekanizması: Test cihazı şok veya darbe üretmek için bir mekanizma içerir.Bu mekanizma, test cihazının özel tasarımına bağlı olarak değişebilir ve pnömatik sistemler gibi yöntemleri içerebilir., yayla yüklü mekanizmalar veya elektromanyetik aktüatörler.
Hızlandırma Ölçümü: Test cihazı, çarpma olayı sırasında test örneğinin yaşadığı hızlanma veya g kuvvetlerini ölçmek için sensörler veya hızlandırma ölçerleri ile donatılmıştır.Bu ölçümler çarpma şiddetine ilişkin nicel veriler sağlar ve farklı test numunelerini veya test koşullarını karşılaştırmayı sağlar..
Şok Darbeleri Kontrolü: Mekanik şok testerleri genellikle şok darbesinin şekli ve süresi üzerinde kontrol sunar.Bu kontrol, gerçek dünyadaki senaryoları veya endüstri standartlarını taklit eden belirli şok profillerinin veya dalga formlarının simülasyonuna izin verir.Testin numunenin karşılaşabileceği beklenen şok olaylarını doğru bir şekilde temsil etmesini sağlar.
Deneme numunesi sabitleme: Şok denetleyicisi, deneme sırasında deneme numunesini yerinde sağlam tutmak için sabitlemeler veya montaj mekanizmaları içerir.Bu armatürler numunenin istenen şok veya darbe kuvvetlerini almak için uygun şekilde konumlandırıldığını ve yönlendirilmesini sağlar.
Güvenlik özellikleri: Hem operatörleri hem de ekipmanı korumak için mekanik şok testçilerinde güvenlik önlemleri uygulanır.acil durma düğmeleri, ve şok dalgalarının etkilerini hafifletmek için amortizasyon sistemleri.
Standartlara Uygunluk: Mekanik şok testerleri endüstri standartlarına ve test protokollerine uygun olarak tasarlanmıştır.ASTM (American Society for Testing and Materials) veya IEC (International Electrotechnical Commission) tarafından belirtilenler gibiUygunluk, test sürecinin ve sonuçlarının farklı test laboratuvarlarında tutarlı ve karşılaştırılabilir olmasını sağlar.
Mekanik şok testerleri, elektronik, otomotiv, havacılık ve ambalaj da dahil olmak üzere çeşitli endüstrilerde yaygın olarak kullanılmaktadır.Üreticilerin ürünlerinin çarpma koşullarında dayanıklılığını ve güvenilirliğini değerlendirmelerine yardımcı olurlar, zayıf noktaları veya potansiyel arızaları belirlemek ve güvenli nakliye ve işletim sağlamak için ürün tasarımını ve ambalajını iyileştirmek.
