| MOQ: | 1 |
| fiyat: | Customized |
| Standart ambalaj: | kontrplak |
| teslim süresi: | 30 gün |
| Ödeme yöntemi: | L/C, T/T |
| Tedarik kapasitesi: | Ayda 20 TAKIM |

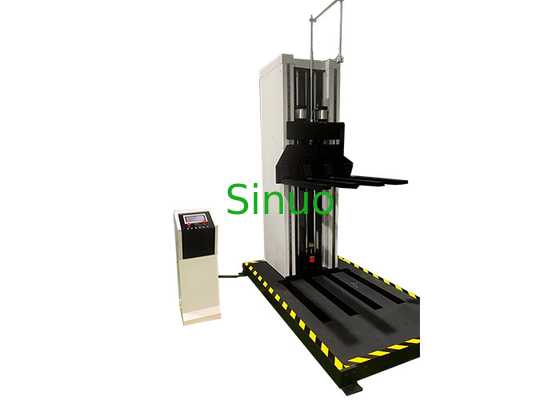

IEC60068-2-32 Büyük ambalajlar için kullanılan alt damla test sistemi
Ürün Özet:
IEC60068-2-32'ye uymaktadır. Bottom Drop Test Sistemi, esas olarak, gerçek taşıma ve yükleme ve boşaltma sürecinde paketleme üzerindeki düşme şok etkisini değerlendirmek için kullanılır.ve taşıma sürecinde ambalajın çarpma dayanıklılığını ve ambalaj tasarımının mantıklılığını değerlendirmek için.
Bottom Drop Test Sistemi, esas olarak daha büyük ambalaj dökme testi için kullanılır. Makine, numune taşıyıcısı olarak hızlıca aşağıya doğru hareket edebilen bir "E" şeklinde çatal kullanır.ve test ürünü test gereksinimlerine göre dengelenmiştir (yüzeyTest sırasında, destek kolu yüksek hızda aşağı doğru hareket eder ve test ürünü "E" çatalıyla taban plaka üzerine düşer.ve yüksek verimlilikli amortisörün etkisiyle alt plaka içine gömülmüştürTeorik olarak, sıfır düşme test makinesi sıfır yükseklik aralığından düşebilir, düşme yüksekliği LCD kontrolörü tarafından ayarlanır,ve düşme testi otomatik olarak ayarlanmış yüksekliğe göre yapılır..
Kontrol prensibi: Mikro bilgisayar ithal elektrikli rasyonel tasarım kullanımı, serbest düşme, kenar, açı, yüzey tasarımını tamamlayın.
Çevre gereksinimi:
1. Yerde sıcaklık: 5°C~+28°C ((24 saat içinde ortalama sıcaklık ≤28°C);
2- Nitelikli nem: ≤85% RH;
3Güç kaynağı koşulları: tek fazlı üç tel;
4Voltaj aralığı: AC220V;
5- Fonksiyon dalgalanma aralığı: (50±0.5) Hz;
6PGND kablosunun topraklama direnci 4 ohm'dan az.
7Kullanıcının, cihaz için uygun kapasiteli hava veya güç anahtarını kurulum yerinde yapılandırması gerekir ve anahtar cihazın kullanımı için bağımsız olmalıdır.
Ana teknik parametreler:
|
Örneklerin en fazla ağırlığı |
0 ¢ 250Kg |
|
Düşme Yüksekliği |
01500 mm |
|
En fazla numune boyutu |
1100 × 900 × 2100 mm |
|
Örneğin kaldırma hızı |
<30 saniye/metre |
|
Destek Kol Boyutu |
700×800×40mm (( Düşme çarpma enerjisini azaltmak için 4 hafif alüminyum alaşımlı çatal çubuğundan oluşur) |
|
Kırık Yapısı |
Alüminyum alaşımı malzemesi |
|
Deneme Yönü |
Yüz, kenar, açı |
|
Sürüş Modu |
Servo motor sürücüsü |
|
Koruyucu cihaz |
Üst ve alt kısımlar endüktif koruma cihazlarıyla donatılmıştır. |
|
Çarpışma sayfası malzemesi |
A3 çelik plaka |
|
Çarpışma zemini |
Kombine tip (toplam kalınlığı 120 mm): 20 mm kalınlığında katı çelik plaka + 100 mm kalınlığında ağır kanal çelik kaynaklı |
|
Sürüş Modu |
Servo motor sürücüsü |
|
Düşme Yüksekliği |
PLC dokunmatik ekran programlama ayarları |
|
İletişim modu |
Tayvan, düz kaydırıcı ve sertleştirilmiş rehber çubuğu ithal ediyor |
|
Hızlandırma Cihazı |
Yay tipi |
|
Kaldırma Modu |
Pnömatik tip |
|
Ekipmanın ağırlığı |
Yaklaşık 1000 kg. |
|
Ekipmanın Genel Boyutları |
Yaklaşık 1300×2000×2400 mm. |
|
Çalışma Gücü |
220V/50HZ |
|
Çalışma gücü |
3KW |
|
Hava Kaynağını Kullanın |
≥6kg (müşteri tarafından) |
