| MOQ: | 1 |
| fiyat: | Negotiable |
| Standart ambalaj: | Kontrplak Kasa |
| teslim süresi: | 30 gün |
| Ödeme yöntemi: | T/T |
| Tedarik kapasitesi: | Ayda 10 Takım |
Basınç Direnci Testi için IEC 60335-2-24 Hidrolik Basınç Test Aparatı
Hidrolik Basınç Test Aparatı Ürün Bilgileri:
Bu test makinesi, IEC60335-2-24:2017 madde 22.7 ve madde 22.103 vb. ile uyumludur.
Yanıcı soğutucu akışkanlar kullanan sıkıştırma cihazlarının ve trans kritik soğutma sistemleri kullanan cihazların basınç dayanımı ve sızıntı testi için kullanılır.
Bu makinenin ana bileşenleri, şirketimiz tarafından bağımsız olarak üretilen olgun ürünleri benimser.
Hidrolik Basınç Test Aparatı İçin Teknik Parametreler:
Gerekli güç:220V, 60Hz
Yüksek basınç: 0-48Mpa
Basınçlandırma hızı: oran kontrol edilebilir, ayar aralığı 0-2.5MPa/S
Ölçüm doğruluğu:±0,5%FS
Basınç tutma süresi: zaman birimi olarak saniye ile keyfi olarak ayarlanır.
Veri toplama: Amerikan NI yüksek hızlı toplama kartı, toplama hızı 100.000 kez/S'dir.
Doruk Kayıt: Labview Yazılımı tarafından Kaydedildi
Test istasyonu: Tek
Egzoz sistemi: Otomatik
Test ortamı: Temiz su
Hacim :30L
Sıcaklık:Oda sıcaklığı
Kontrol sistemi: Bilgisayar tarafından otomatik olarak kontrol edilir
Bilgisayar: DELL
Kontrol yazılımı: Labview yazılımı
Test raporu: Microsoft Office
Ekipman boyutları ve ağırlığı: U 1800 mm* G 700 mm* Y 1330 mm, yakl.190KG
Hidrolik Basınç Test Aparatı İçin Ekipman Bileşimi ve Özellikleri:
1 Hidrolik test makinesi, güç kaynağı olarak bir elektrikli basınç testi pompası kullanır ve testi gerçekleştirmek için solenoid valfi bir basınç vericisi ve bir yakalama kartı aracılığıyla kontrol eder.

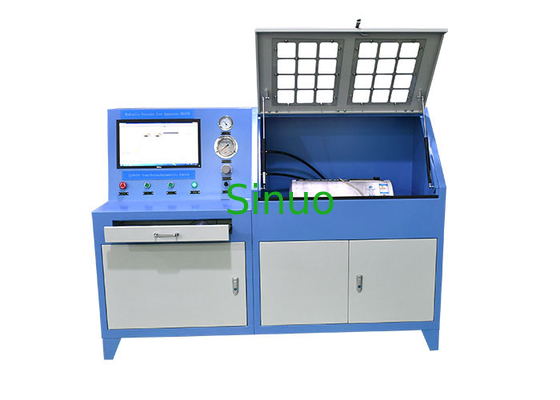

2 Bilgisayar kontrol ve test tezgahı entegre bir yapı benimser, sol taraf kontrol kısmıdır, sağ taraf test tezgahıdır.Yapı makul ve düzen güzel.
3 Bilgisayar kontrol ve çalıştırma yazılımı
4 Bilgisayar otomatik kontrol sistemi
4.1 Bilgisayar test sürecini görüntüler.
4.2 Basınçlandırma hızı ayarlanabilir, basınç değişiklikleri gerçek zamanlı olarak algılanabilir, dinamik eğri çıktısı alınabilir.
4.3 Özel bir test programı vardır, operatör test basıncını, test süresini ve diğer test verilerini ayarlayabilir, sistem otomatik olarak gerçek zamanlı olarak test raporları oluşturur ve yazdırır, test eğrilerini ve parametrelerini görüntüler ve test sonuçlarını depolar.
Özlü ve kullanışlı olan 4.4 İngilizce işletim arayüzü, kontrol yazılımının güncellenmesi ve bakımı basittir.
4.5 Kayıt ve çıktı işlevi:
(1) Zaman-basınç eğrisi (standart konfigürasyon)
(2) Deneysel veriler, kolay erişim, saklama ve değiştirme için bir Excel dosyasına kaydedilir.
(3) Sistem, zaman-basınç eğrisinin yazdırılabilir bir raporunu anında oluşturabilir, ayarlar, arayüzler ve parametreler kullanıcının gereksinimlerine göre değiştirilebilir.
(4) Test süresi birimi: saniye
(5) Basınç birimi:MPa
(6) Operatör, çok seviyeli test basıncını ve basınç tutma süresini ayarlayabilir.Bilgisayar otomatik olarak standart bir eğri oluşturur.Basınç, basınç tutma sırasında ayarlanan değerde sabittir.Gerçek eğriyi standart eğri ile karşılaştırma işlevine sahiptir.İki eğri aynı anda aynı grafikte görüntülenir.
4.6 Donatılabilecek tipik test prosedürleri aşağıdaki gibidir:
Sabit basınçlandırma -basınç tutma- basınç tahliyesi:
Hidrolik Basınç Test Aparatı İçin Önlem ve Bakım:
1 Patlatma nedeniyle kişisel yaralanmayı önlemek için lütfen testi yapmadan önce hazne kapısını kapatın.
2 Suyun taşmasını önlemek için su haznesine su doldururken lütfen su seviyesine dikkat edin.Lütfen su haznesine saf su ekleyin.
3 Boru hattındaki basınç “0”a düşmemişse numuneyi boşaltmadan önce operatör “Basınç Tahliye” düğmesine basmalı ve boru hattındaki basınç “0”a düşene kadar beklemelidir.
4 Test ekipmanı uzun süre çalışmayacaksa, lütfen su deposundaki suyu boşaltın ve bir bezle temizleyin.
5 Lütfen her testten sonra hazneyi temizleyin.
6 Test makinesi çalışmaz durumdayken lütfen güç kaynağı ve hava kaynağının bağlantısını kesin.
