Kendinden Balastlı Lamba Yükleri için Dokunmatik Ekran Anahtarı Yük Dolabı IEC60669-1
| Applied Standard: | IEC60669-1:2007 | Power Supply: | AC220±5%/50Hz |
| Environment Temperature: | 5~40°C | Humidity: | （20～80）%RH |
| Control Method: | Dokunmatik ekran | Test Channels: | 1 veya 2 veya 3 kanal |
| Display Value: | 0~9KW | Output Voltage: | 0-280V ayarlanabilir |
| High Light: | Kendinden Balastlı Lamba Anahtarı Yük Kabini,IEC60669-1 Anahtar Yük Kabini,Dokunmatik Ekran Anahtar Yük Kabini |
||
Kendinden Balastlı Lamba Yükleri İçin Kendinden Balastlı Lamba Anahtarı Yük Dolabı IEC60669-1
Kendinden Balastlı Lamba Yük Kabini Standartları:
IEC60669-1:2007 "Ev ve benzeri sabit elektrik tesisatları için anahtarlar - Bölüm 1: Genel gereksinimler" madde 19.3
Kendinden Balastlı Lamba Anahtarı Yük Kabini İçin Test Prensibi:
Kendinden balastlı lamba (SBL) yükleri için tasarlanan şalterler, kendinden balastlı lamba devrelerini kontrol ederken meydana gelen elektriksel ve termal gerilimlere, diğer zararlı etkilerin aşırı aşınması olmaksızın dayanmalıdır.
Amaç, anahtarın sürekli flashover yapıp yapmadığını, kontakların kaynaklı olup olmadığını, uzun süre kapalı veya bağlantısının kesik olup olmadığını, aşırı aşınmış olup olmadığını kontrol etmektir.
Kendinden Balastlı Lamba Anahtar Yük Kabini için teknik parametreler:
| Test Kanalları | 1 veya 2 veya 3 kanal bağımsız olarak özelleştirilebilir |
| Elektriksel Kontrol Yöntemi | Dokunmatik ekran + düğme kontrolü, dijital ekran |
| Gerilim Gösterge Değeri | 0~300V, doğruluk seviyesi 0.5 |
| Güç Göstergesi Değeri | 0~9KW, doğruluk seviyesi 0.5 |
| Çıkış Gerilimi | 0-280V ayarlanabilir, test voltajının 250V~ olmasını sağlayın |
| Anahtarın Önceden Ayarlanmış Anma Gerilimi | Her kanal 250V~, nominal akım 10A,13A,16A,20A isteğe bağlıdır |
| Çalışma Parametresi Ayarı | W, I tepe, I2t ve ani akım dalga biçimleri dahil tüm parametreler 250V~'a göre ayarlanır. |
| Kalibrasyon İşlevi | Her ekipman seti, bir kapatma kontrol cihazı sağlar (dokunmatik ekranda "kalibrasyon" işlevini seçin) ve her 90 derecelik açıyla yürütüldüğünde, bu işlev, ekipmanın ilk ayarı ve kalibrasyon doğrulaması için kullanılabilir. |
| Koruma Fonksiyonu | Uzun süreli kesme / uzun süreli iletim koruması, koruma süresi: 1 ~ 99S önceden ayarlanabilir, koruma meydana geldiğinde ekipman durdurulur ve alarm verilir. |
| Ortamı Kullan | Güç kaynağı: AC220±5%/50Hz,10KVA |

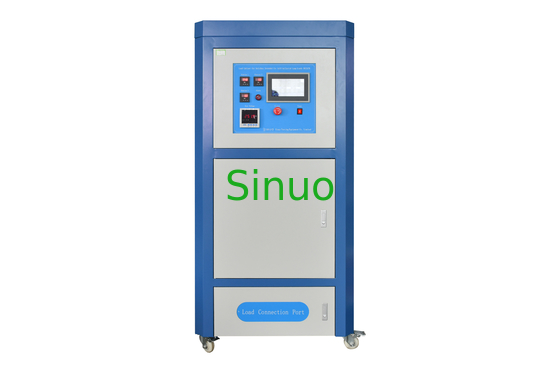

Yük kabini, entegre bir çelik yapı çerçevesi ve bir Toyota beyaz conta plakası kullanır.Kontrol paneli ekipmanın üst kısmındadır, harici güç şalteri, voltmetre ve güç gösterge aleti, alarm ve dokunmatik ekran, direnç ve kondansatör yük kombinasyonları, AC kontaktörler ve röleler bulunmaktadır.Tespit işlemi sırasında akım ve gerilim çıkışı için kablolar vasıtasıyla numuneye bağlanan yük kabininin alt kısmında terminaller bulunmaktadır.
Ana Özellikler:
1. Standardın gerektirdiği yük koşulları fabrikadan önce ayarlanmıştır.Test voltajı 250V~ olarak ayarlandığı sürece, operatör test edilecek anahtarın anma akımına karşılık gelen anahtar düğmesine basar, ardından anma gücü, şok dalga formu, Ipeak ve I2t ilgili standardın gerekliliklerini karşılar.
2. Giriş voltajı ve çıkış gücü dijital olarak görüntülenebilir, aşırı akım, ibreli akım ölçerde gözlemlenebilir.
3. 3 çalışma istasyonu vardır, aynı anda 3 anahtar test edilebilir.
4. Kalibrasyon modu ve kalibrasyona özel bağlantı noktası, yerleşik 90 derecelik kapatma plakası, çıkış dalga formunu, Ipeak akım değerini ve I2t enerji değerini ölçmek için kolay, böylece kalibrasyonun standart gereksinimlerini tam olarak karşılar.
5. Cihaz, harici voltaj regülatörü olmadan anahtar testinin gerektirdiği 250V~ voltajına ulaşabilen bir voltaj regülatörü ile donatılmıştır.
Ekipmanın boyutları: yaklaşık: 800 × 800 × 1800 (mm) G × D × Y, ağırlık: 200kg
