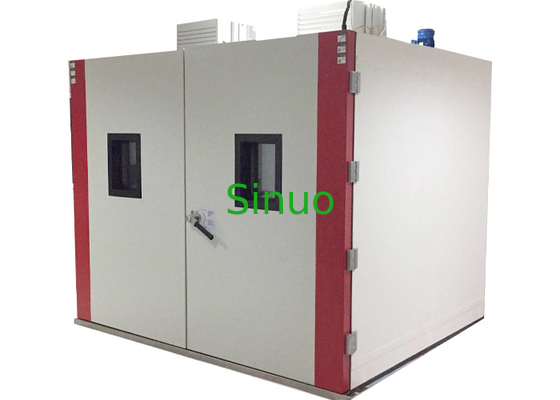

IEC 61851-1 Madde 12.9 Yüksek Düşük Sıcaklık İklim Odası
| Applied Standard: | IEC 61851-1 vb. | Applied Clause: | Madde 12.9 ve 12.10 |
| Temperature Deviation: | ≦±2.0℃ | Temperature Fluctuation: | ±0.5℃ |
| Temperature Uniformity: | ±2℃ | Humidity Range: | %30〜%98BN |
| Warranty: | 1 yıl | Control And Operation: | PLC, Dokunmatik Ekran |
| High Light: | IEC 61851-1 Düşük Sıcaklık İklim Odası,Madde 12.9 Düşük Sıcaklık İklim Odası,PLC Araç Test Cihazları |
||
IEC 61851-1 Madde 12.9 Yüksek ve Düşük Sıcaklık İklim Odası
Uygulanan standartlar:
Bu programlanabilir sıcaklık odası aşağıdakiler için gereklidir:
IEC 61851-1 madde 12.9 ve 12.10, IEC 61851-23 madde 101.2.1.1
IEC60068-2-1:2007 “Çevresel Test-Bölüm 2-1: Testler-Test A: Soğuk, IDT”
IEC60068-2-2:2007 “Çevresel Test-Bölüm 2-1: Testler- Test B-Kuru ısı, IDT”
IEC60068-2-78:2012 "Çevresel Test-Bölüm 2-78: Testler-Test Kabini: Nemli ısı, kararlı durum, IDT"
IEC60068-2-30:2005 “Çevresel Test-Bölüm 2-30: Testler-Test Db: Nemli ısı, döngüsel (12h+12h döngü), IDT”
| Örnekler ve Kısıtlamalar | Elektrik, elektronik, mekanik ve büyük parçalar, yarı mamul ürünler, bitmiş ürünler vb. |
| Başvuru | Elektrikçiler, elektronikler, makineler ve büyük parçalar, yarı mamul ürünler ve bitmiş ürünler üzerinde yüksek ve düşük sıcaklık ve nemli ısı testleri için kullanılır.Simüle edilmiş sıcaklık ve nem koşulları altında ürünlerin, parçaların vb. proses kalitesi ve güvenilirlik testi. |
| Test Prensibi | Isıtma, nemlendirme ve soğutma sistemi, odadaki ortam sıcaklığını ve nemi kontrol etmek ve değiştirmek için kullanılır, ortam sıcaklığı / nemi simüle edilir ve test için gerekli olan alternatif prosedürler. |
| Yapı | Kapalı oda yapısını benimser |
| Ortamı Kullan |
Güç kaynağı: AC380V±5%/50Hz (R, S, T, N fazı artı topraklama kablosu) (voltaj dalgalanması ≦ ± %10), topraklama direnci ≦ 4Ω Ortam sıcaklığı: 5 °C ~ +35 °C, bağıl nem: ≦85% RH, yüksek konsantrasyonda toz, aşındırıcı gaz, yanıcı ve patlayıcı nesneler içermemelidir. |
| Kontrol ve Çalıştırma | PLC ve dokunmatik ekranlı akıllı kontrol sistemi |
| Hazne Boyutu (Opsiyonel) |
8m3: WDH=2×2×2m 12m3: WDH=3×2×2m 20m3: WDH=2×2×5m 50m3: WDH=5×2×5m |
| Sıcaklık Aralığı (Opsiyonel) |
Maksimum test sıcaklığı: 80°C, 120°C; Minimum test sıcaklığı: -60°C, -40°C, -20°C, 0°C |
| Sıcaklık Sapması | ±2.0℃ |
| Sıcaklık Dalgalanması | ±0.5℃ |
| Sıcaklık Tekdüzeliği | ±2℃ |
| Nem Aralığı | %30~%98BN |
| Nem Sapması | ±5.0％RH |
| Isıtma Hızı | ≤2,5°C/dak (doğrusal olmayan, yüksüz) |
| Soğutma Hızı | Ortalama 1.0°C/dk |
| Sıcaklık ve Nem Aralığı Simgesi |  |
Özellikler:
1. Test sistemi, gelişmiş ve makul yapısal tasarıma, standart üretim sürecine, güzel görünüme ve cömert görünüme sahiptir.
2. Test odasının ana fonksiyonel bileşenleri dünyaca ünlü markalardır.Test odası, gürültü ve enerji tasarrufu konusunda en iyi kontrole sahiptir.
3. Bileşenlerin ve montajın uyumu iyidir.Ana fonksiyonel bileşenler, test odasının güvenliğini ve güvenilirliğini artıran ve uzun vadeli, yüksek frekanslı kullanım amaçları sağlayabilen uluslararası markalı şirketlerden ithal edilmektedir.
4. Ekipman iyi çalışabilirlik, bakım kolaylığı, iyi sıcaklık kararlılığı ve dayanıklılık, iyi güvenlik performansına sahiptir.Çevreyi kirletmez ve insan sağlığını tehlikeye atmaz.
