IEC61032 Şekil 4 Koruma, Tehlikeli Parça Testi için Test Probu D'yi Doğrulayın
| Applied Standard: | IEC61032 | Applied Figure: | Şekil 4 |
| The Length of Probe: | 100±0,2 (mm) | The Length of Handle: | 100 (mm) |
| Probe Material: | Paslanmaz çelik | Handle Material: | naylon malzeme |
| Rigid Test Probe Diameter: | Ф1mm | Stop Face Diameter: | SФ35±0.2 |
| High Light: | Şekil 4 Koruma Doğrulama Test Probu,Tehlikeli Parça Koruma Doğrulama Test Probu,IEC61032 Koruma Doğrulama Test Probu |
||

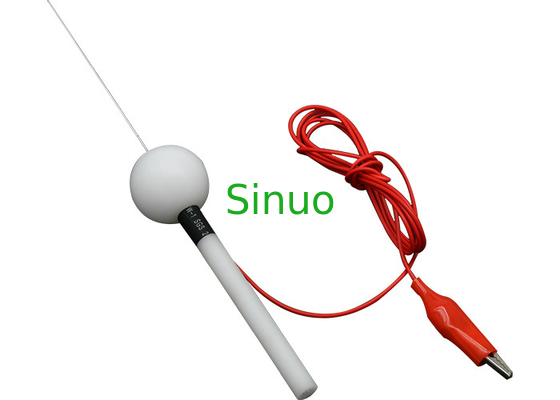

IEC61032 Şekil 4 Koruma Tehlikeli Parçalar İçin Test Probu D'yi DoğrulayınÖlçek
Ürün Bilgisi:
Bu prob, IEC61032 test probu D şekil 4'ün standart gereksinimlerine uygundur ve IP4 testi için IEC60529, IEC 60335-1, IEC60065 vb. gibi birçok standart tarafından talep edilir.
Bu test probu D, kişilerin tehlikeli erişime karşı korumasını doğrulamayı amaçlamaktadır.
parçalar.Ayrıca bir kablo ile erişime karşı korumayı doğrulamak için de kullanılır.
Teknik parametreler:
| Parametreler / Model | SN2210-4 |
| İsim | Test probu D |
| Sert Test Probu Çapı (mm) | Ф1+0.05 0 |
| Durdurma Yüzeyi Çapı (mm) | SФ35±0.2 |
| Kol Çapı (mm) | Ф10 |
| Sert Test Çubuğu Uzunluğu (mm) | 100±0.2 |
| Kol Uzunluğu (mm) | 100 |
| Sert Test Çubuğu Malzemesi | Paslanmaz çelik |
| Kulp Malzemesi | Naylon |
Test prosedürleri ve çalıştırma
1. Lütfen ilgili standartlara bakınız.
Örnek olarak IEC 60529:2013 madde 13.2'yi alın:
Nesne sondası, tablo 7'de belirtilen kuvvetle muhafazanın herhangi bir açıklığına doğru itilir.
2. Test probu yerleşik kuvvete sahip değildir, eğer özel uygulanan kuvvet gerekiyorsa, test probu bir kuvvet ölçer ile birlikte çalışmalıdır.Prob sapımızın ucunda kuvvet ölçere uygun bir M6 diş deliği vardır.
3. CANLI PARÇALAR'a dokunulup dokunmadığını doğrulamak için, prob, anti-şok prob deney cihazımız veya 40~50V voltaj göstergesi ile çalışması önerilen bir timsah klipsi ile donatılmıştır.
Fark etme
1. Lütfen cihazın şekline zarar vermeyin (çizilme, bükülme vb.).
2. Oksidasyonun boyutsal doğruluğu etkilemesini önlemek için toz ve nem ortamından korunmuştur.
3. Elektrik çarpmasına karşı dikkatli olun.
