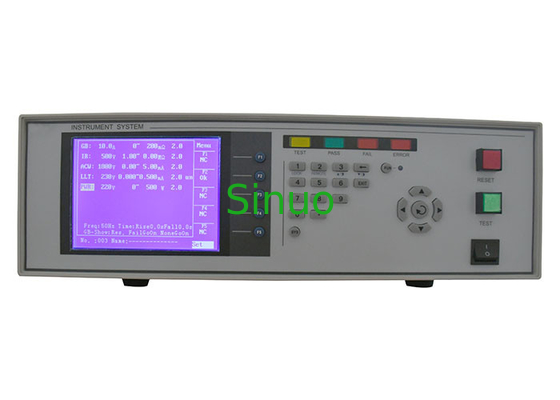

IEC 62368-1 Madde 5.4.5.2 Elektriksel Güvenlik Test Cihazı
| Applied Standard: | IEC 62368-1 | Applied Clause: | 5.4.5.2 |
| Display Nethod: | 5.7 LCD ekran | Output Range of AC Withstand: | 100～5000V |
| Range Voltage of DC Withstand: | 100～6000V | Output Range of Insulation Resistance: | 100~1250V |
| Output Range of Ground Resistance: | 2.0～32.0A | Communication Interface: | Standart RS232 Maç RS485 |
| High Light: | IEC 62368-1 Elektriksel Güvenlik Test Cihazı,Madde 5.3.2 Elektriksel Güvenlik Test Cihazı,LCD Ekran Elektriksel Güvenlik Test Cihazı |
||
IEC 62368-1 Madde 5.4.5.2 Elektriksel Güvenlik Test Cihazı
Ürün Bilgisi:
■Elektriksel güvenlik test cihazı, IEC 62368-1 Madde 5.3.2, 5.4.5.2'ye uygundur, genel elektrik güvenlik standartlarının CCC,IEC,EN,VDE,BS,GS,UL vb. gereksinimleri.
■5.7 Mavi arka plana sahip LCD ekran, verilerin görüntülenmesi sezgisel ve nettir.
■200 adede kadar test koşulu grubu hafızaya alınır, her grubun 8 test adımı vardır ve her grup, uygun sorgulama için spesifikasyonlar ve modeller için ayrı ayrı ayarlanabilir.
■Hızlı test hızı: Cihaz kontrol çekirdeği, ARM yüksek hızlı işlemciyi benimser ve veri işleme tamamen hızlandırılır.
■Yüksek test doğruluğu: %1,5'e varan güvenlik testi doğruluğu.
■Dayanma gerilimi, üst ve alt limit alarmları ve ark algılama işlevi yavaş yavaş kurulabilir ve düşürülebilir.
■Dijital kapalı döngü geri besleme kontrolü, otomatik voltaj regülasyonu, çıkış voltajı/akımının otomatik düzeltilmesi ve harici güç şebekesi dalgalanmalarından etkilenmemesi, testin doğruluğunu garanti eder.
■Toprak direnci test öğeleri, farklı ülke/endüstri standartlarının gereksinimlerini karşılamak için voltaj ve direnç iki karar modunu seçebilir.
■Opsiyonel endüstriyel bilgisayar sistemi, barkod tarayıcıyı yapılandırdıktan sonra, kodu kendi kendine başlatma testi tarama, kod ayarlama test grubu tarama vb. işlevlerini gerçekleştirebilir. Barkod ve test verileri birbirine bağlıdır ve veriler yerel olarak kaydedilir.Veri yönetimi, analizi ve yüklemesi gerçekleştirilir.
■USB arayüzü veri alma ve verme işlemini gerçekleştirebilir.
Teknik parametreler:
| Uygulanan Standart | IEC 62368-1 | |
| Uygulanan Madde | 5.4.5.2 | |
| AC Dayanım Gerilimi | ||
| Çıkış Voltajı Ayar Aralığı | 100～5000V | |
| Çıkış Voltajı Ayar Çözünürlüğü | 1V | |
| Çıkış frekansı | 50/60Hz | |
| Çıkış Dalga Formu | Sinüs dalgası | |
| Hızlanma Süresi | 0.0~999s | |
| Yavaşlama Süresi | 0.0~999s | |
| Çözünürlük | 0.1s/1s | |
| Ölçüm aralığı | 0.100~40.00mA | |
| Test Doğruluğu | ± (%1,5×ekran değeri+5 kelime) | |
| Alarm Üst Sınır Aralığı | 0.10~40.00mA | |
| Alarm Alt Sınır Aralığı | 0,00～40,00mA | |
| Mevcut Çözünürlük | 0.01mA/0.001mA | |
| Test Süresi | 0,0.5-999.9sn (sürekli çıkış için 0) | |
| Çözünürlük | 0.1s | |
| Ark Algılama | 1~9 seviye (Seviye 9 en yüksek hassasiyettir) | |
| DC Dayanma Gerilimi | ||
| Çıkış Voltajı Ayar Aralığı | 100～6000V | |
| Çıkış Voltajı Doğruluğu | ± (%1,5×ekran değeri+5 kelime) | |
| Çıkış Voltajı Ayar Çözünürlüğü | 1V | |
| Hızlanma Süresi | 0.0~999s | |
| Yavaşlama Süresi | 0.0~999s | |
| Çözünürlük | 0.1s/1s | |
| Akım Ölçüm Aralığı | 0.100～10.00mA | |
| Mevcut test Doğruluğu | ± (%1,5×ekran değeri+5 kelime) | |
| Alarm Üst Sınır Aralığı | 0.10～10.00mA | |
| Alarm Alt Sınır Aralığı | 0,00～10,00mA | |
| Mevcut Çözünürlük | 0.01mA/0.001mA | |
| Test Süresi | 0,0.5-999.9sn (sürekli çıkış için 0) | |
| Çözünürlük | 0.1s | |
| Ark Algılama | 1~9 seviye (Seviye 9 en yüksek hassasiyettir) | |
| Yalıtım direnci | ||
| Çıkış Voltajı Ayar Aralığı | 100~1250V | |
| Çıkış Voltajı Doğruluğu | ± (%1,5×ekran değeri+5 kelime) | |
| Çıkış Voltajı Ayar Çözünürlüğü | 1V | |
| Ölçüm aralığı | 1～2000MΩ | |
| Ölçüm doğruluğu | ≤100MΩ | ± (%5×görüntüleme değeri+3 kelime) |
| >100 MΩ | ± (%8×görüntüleme değeri+8 kelime) | |
| Alarm Üst Sınır Aralığı | 0～2000MΩ(0 ∞'dir) | |
| Alarm Alt Sınır Aralığı | 1～2000MΩ | |
| Test Süresi | 0,0.5-999.9sn (sürekli çıkış için 0) | |
| Çözünürlük | 0.1s | |
| Toprak Direnci | ||
| Çıktı aralığı | 2.0～32.0A | |
| Mevcut Doğruluk | ± (%1,5×ekran değeri+5 kelime) | |
| Ölçüm aralığı | 10～600mΩ | |
| Ölçüm doğruluğu | ± (%1,5×ekran değeri+5 kelime) | |
| Alarm Üst Sınır Aralığı | 5～10A | 10～600mΩ |
| 11～25A | 10～300mΩ | |
| 26～32A | 10～200mΩ | |
| Alarm Alt Sınır Aralığı | 0～600mΩ | |
| Çözünürlük Ayarı | 1 mΩ | |
| Test Süresi | 0,0.5~999.9sn (sürekli çıkış için 0) | |
| Çözünürlük | 0.1s | |
| Kaçak akım | ||
| Kaçak Tipi Ayarı | Dinamik Sızıntı.Statik Sızıntı | |
| İnsan Vücudu Ağı (MD Kartı) | Standart ağ, IEC 60990 Şekil 4, herhangi bir insan vücudu ağını özelleştirebilir | |
| Çıkış Gerilimi Ölçüm Aralığı | 50-280V | |
| Çıkış Gerilimi Frekans | 45～65Hz | |
| Voltaj Ölçüm Doğruluğu | ± (%0,5×görüntüleme değeri+2kelime) | |
| Ölçüm aralığı | 0.050~20.00mA | |
| Ölçüm Hassasiyeti | ± (%2×ekran değeri+0.02mA) | |
| Alarm Üst Sınır Aralığı | 0.050~20.00mA | |
| Alarm Alt Sınır Aralığı | 0.000～20.00mA | |
| Çözünürlük | 0.01mA/0.001mA | |
| Zaman aralığı | 0,1.0~999.9sn (sürekli çıkış için 0) | |
| Çözünürlük | 0.1s | |
| Eşleşen Özellikler | ||
| İletişim arayüzü | Standart RS232 Maç RS485 | |
| Harici Kontrol Yöntemi | PLC Arayüzü Anahtar Sinyali | |
| Veri Depolama Yöntemi | USB Depolama | |
| Boyut(G×Y×D), mm | 435×150×550 | |
| Aksesuarlar (Standart) | Güç kablosu×1, 32A Test Kelepçesi×1, Test Kutusu×1, Test Güç Giriş Kablosu×1, Sigorta×1, Kullanım Kılavuzu×1 | |
| Aksesuarlar (Standart) | Alarm Işığı, Ayak Anahtarı | |
