Tek İstasyonlu Araç Test Cihazları Yeniden Bağlanamayan Aksesuarlar Mekanik Dayanım Esneme Testi
| Control Method: | PLC | Test Station: | Tek |
| Drive Mode: | Servo motor | Flexing Angle: | 0-360 ° ayarlanabilir |
| Flexing Rate: | 0-60 devir / dak ayarlanabilir | Flexing Cycles: | 0 ~ 999999 devir ayarlanabilir |
| High Light: | otomotiv test cihazları,otomobil test cihazları |
||

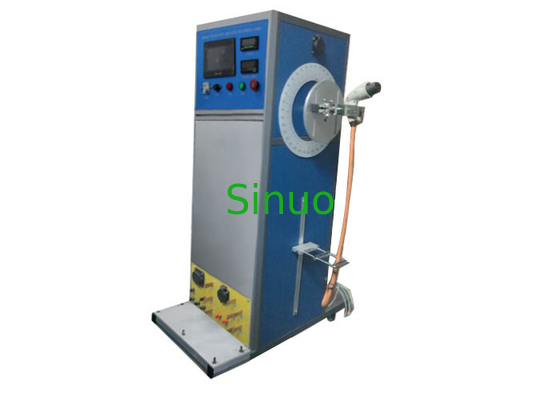

Araç Yeniden Bağlanamayan Aksesuarlar Mekanik Dayanım 90 ° Flexing Test Aparatı
Standartlar ve Hükümler:
IEC62196-1: 2014 “Fiş, priz, araç konnektörleri ve araç girişleri - Elektrikli aracın iletken şarjı - Bölüm 1: Genel şartlar” maddesi 26.4, şekil 14
IEC60309-1: 2012 “Fiş, priz ve endüstriyel kullanım amaçlı kuplör - Bölüm 1: Genel şartlar” maddesi 24.4, şekil 9
Örnekler ve Kısıtlamalar:
Elektrikli araç şarj arayüzleri (fiş, prizler, araç konnektörleri), endüstriyel amaçlı fişler, prizler ve kuplörler.
Uygulama:
Araç tapalarının, soket çıkışlarının ve tekrar bağlantı yapılamayan aksesuarların kaplinlerinin mekanik yük esneme testini işlemek için kullanılır.
Test Prensibi:
Döner tablayı sürecek servo motorunu benimser, numunenin sola ve sağa dönmesini sağlamak için, test döngüleri önceden ayarlanmış değere ulaştığında test otomatik olarak durdurulur.
Yapısı:
Cihaz, büyük boyutlu numuneler için monte edilmiş alüminyum levhaya sahip olan bir servo motor tarafından çalıştırılır, salınım ekseninin, numuneyi sıkıştırırken mümkün olduğu kadar kordon giriş noktasıyla eşleştiğini, böylece esnek kablonun minimum yanal olarak yerleştirildiğini ve yük.
Boyutlar ve Ağırlık:
Güç kaynağı: AC220V ±% 10, 50 / 60Hz, güç 3KW veya müşterinin yerel güç kaynağı gereksinimlerini karşılama
Boyutlar: yaklaşık W1000 * D800 * H1600mm
Ağırlık: yaklaşık 150kg
Teknik parametreler:
| Test İstasyonu | Tek |
| Elektriksel Kontrol Yöntemi | PLC akıllı entegre kontrol, 7 inç insanlaştırılmış dokunmatik arayüz operasyonu |
| Sürüş modu | Servo motor |
| Örnek Sıkma Yöntemi | Mekanik sıkma, sıkma noktasının pozisyonu ayarlanabilir |
| Esneme açısı | 0-360 ° serbestçe ayarlanabilir (varsayılan 90 °, düşeyin her iki tarafında 45 °) |
| Esneme oranı | 0-60 devir / dk, önceden ayarlanabilir |
| Esnek Çevrimler | 0 ~ 999999 önceden ayarlanabilir, varsayılan 20000 döngü |
| Yük Ağırlıkları | 20N, 25N, 50N, 75N, 100N |
| Yük Gücü | Harici 0-250V iletkenler ve ayarlanabilir AC0-400A arasında ayarlanabilir voltajlı yük kabini isteğe bağlıdır |
| Test Yargısı | Akım yürütülürken veya verilmezken verilen sinyallere bakılırsa |
