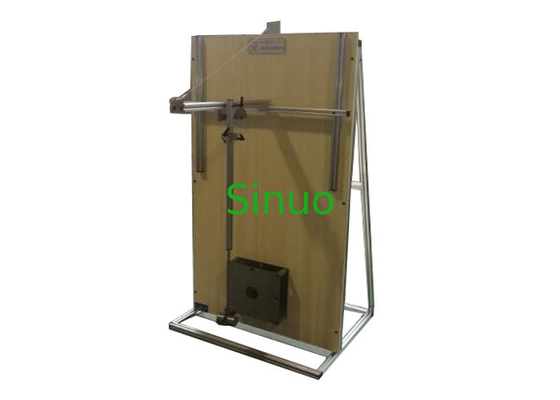

Elektrikli Araba Aksesuarları Mekanik Gücü 1 ～ 6J Enerji Sarkaç Darbe Test Cihazı
| Control Method: | El ile | Impact Energy: | 1 ~ 6J |
| Hammer Anvil: | Ф50 | Impact Angle: | 25 °, 35 °, 36 °, 42 °, 47 °, 52 ° |
| Pendulum Material: | Çelik Boru | Pendulum Length: | 1m |
| High Light: | otomotiv test cihazları,otomobil test cihazları |
||
Elektrikli Araba Aksesuarları Mekanik Gücü 1 ～ 6J Enerji Sarkaç Darbe Test Cihazı
Standartlar ve Hükümler:
IEC60309-1: 2012 “Fiş, priz ve endüstriyel kullanım amaçlı kuplör - Bölüm 1: Genel şartlar” maddesi 24.2, şekil 7
Örnekler ve Kısıtlamalar:
Elektrikli araç şarj arayüzleri (fiş, prizler, araç konnektörleri), endüstriyel amaçlı fişler, prizler ve kuplörler.
Uygulama:
Araç fişlerinin, soket çıkışlarının ve kuplör aksesuarlarının mekanik dayanımını doğrulamak için.
Test Prensibi:
Eşdeğer kütle çarpma elementi, istenen darbe enerjisini elde etmek için, yerçekimi potansiyel enerjisinin kinetik enerjiye dönüştürülmesinden sonra, belirli bir yükseklikte serbest bırakılır.
Yapısı:
Montaj desteği önden arkaya ve soldan sağa ayarlanabilir ve darbe açısı ayarlanabilir.
Boyutlar ve Ağırlık:
Boyutlar: yaklaşık W500 * D500 * H1500mm
Ağırlık: yaklaşık 60kgs
Teknik parametreler:
| Çalışma yöntemi | Manuel işlem |
| Darbe Ağırlığı | 50 * 16 mm; 304 # paslanmaz çelik 0.25Kg darbe ağırlıkları |
| Kombine Darbe Ağırlığı | 0.5kg (düşük enerji) (2 adet 0.25kg ağırlık), 1Kg (yüksek enerji) (4 adet 0.25Kg ağırlıkta) |
| Etki Enerjisi | 1 ～ 6J (Darbeli çekiç değiştirilebilir) |
| Çekiç Örs | Ф50 |
| Darbe açısı | 25 °, 35 °, 36 °, 42 °, 47 °, 52 ° |
| Sarkaç Destek Yapısı | İleri ve geri, sola ve sağa hareket edebilir ve 90 ° dönebilir |
| Sarkaç Malzemesi | Dış çapı 10 mm, et kalınlığı 1.0 mm olan çelik boru |
| Sarkaç Uzunluğu | 1m, pivottan darbe elemanının merkezine |
| Montaj plakası | 8mm kalınlığında paslanmaz çelik levha, müşterinin istediği açıklığa ve konuma göre ayarlanmıştır, varsayılan bir set |
| Darbe Yüksekliği | 776mm, 833mm |
| Dikey tahta | kontrplâk |
| X / Y / Z Ekseni İnme | Hareketli aralık 300 mm'den büyük |
