PLC Kontrol Araç Test Cihazları 150 kPa Otomotiv Yağmur Geçirmez Test
| Control: | PLC ve Bilgisayar | Room Size: | Özelleştirilebilir |
| Nozzle Size: | Ф2.5-Ф3mm | Water Pressure: | 150 ± 10 kPa |
| High Light: | otomotiv test cihazları,otomobil test cihazları |
||

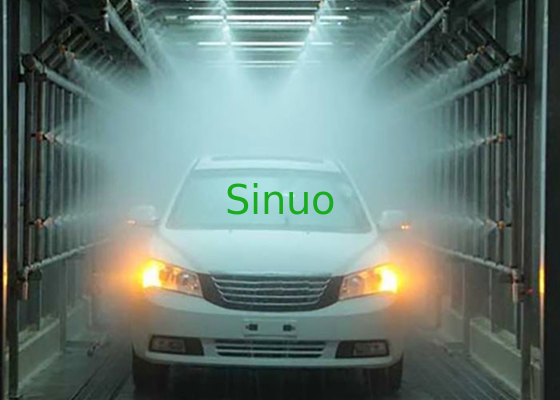

Otomotiv Yağmur Test Odası Araçlar Otomobil Otobüsler Kamyonlar Yağmur Sızdırmazlığı Test Odası
Standartlar ve Hükümler:
QC / T476-2007 “Yağmur Korumalı Performans Sınırı ve Otobüs İçin Test Yöntemi”
QC / T449—2010 “Yalıtımlı ve Soğutmalı Taşıtların Teknik Şartları ve Test Yöntemleri” maddesi 4.15
Örnekler ve Kısıtlamalar:
Yalıtım araçları ve soğutulmuş araçlar ve yalıtımlı yarı römorklar, soğutulmuş yarı römorklar, binek otomobiller veya binek otomobiller tarafından modifiye edilmiş özel araçlar, kabin ve üzeri araba bulunan araçlar, otomobiller, motosiklet parçaları, iletişim ürünleri, Ev aletleri, dış mekan aydınlatması ve sinyal cihazları
Uygulama:
Yağmura dayanıklılık performansını ve araçların sızıntı önleme özelliğini test etmek, araç camının ve sürgülü tavanın doğru monte edilip edilmediğini, sızdırmazlık performanslarının güvenilir olup olmadığını, kurulum yöntemlerinin doğru olup olmadığını, yağmur geçirmezliği değerlendirmek için kullanılır tüm aracın performansı.
Test Prensibi:
Yağmur alanı ve yağmur akışı, yağmur odası tarafından kontrol edilir, yağmurun tespit edilme koşulları, taşıtın su geçirmez durumunu doğrulamak ve sızabilecek parçaların yapısını iyileştirmek için dışarıdaki doğal duruma benzer. .
Yapısı:
Sistem bir yağmur odası, bir püskürtme sistemi, bir su besleme sistemi, bir su sirkülasyon sistemi, bir kanalizasyon sistemi, bir elektronik kontrol sistemi ve hareketli püskürtme plakalarından oluşmaktadır.
Yağmur alanı: Araç camının yüzeyine belirli bir yağmur yoğunluğu uygulanır. Bir lağım arıtma cihazı monte edilir, sirküle eden su, filtrasyon işlemi için lağım havuzuna gönderilir ve daha sonra geri kazanılmasını sağlamak için tekrar temiz su tankı tarafından süzülür. Yağmur odasının çerçeve yapısı sahaya kaynaklanmıştır.
Test odasındaki rezervuar ve drenaj sistemi müşteri tarafından tamamlanmalıdır.
Kullanım Ortamı:
Güç kaynağı: AC380V ±% 5, 50Hz veya müşterinin yerel güç kaynağı gereksinimlerini karşılar.
Kullanım yeri: sıcaklık 15-35 ° C, bağıl nem% 25 -% 75, atmosferik basınç 86 ~ 106kpa (860 mbar -1060 mbar), zemin düz, aydınlatma ile, su geçirmez sızdırmaz anahtar (veya soket) ile düz olmalıdır su girişi ve drenaj koşulları iyi olmalı
Su kaynağı: temiz su veya safsızlığa sahip musluk suyu, su temizleme filtresi kullanılmalıdır
Teknik parametreler:
| Kontrol ve çalışma | PLC ve dokunmatik ekranlı akıllı kontrol sistemi, harici bilgisayar kullanımı |
| Yağmur odası büyüklüğü yapısı | İç boyut: WDH = 6000 * 2400mm * 3300mm Dış boyut: WDH = 7000 * 3800mm * 4000mm Özelleştirilebilir, oda malzemeleri su geçirmez ve oksidasyona dayanıklı malzemelerden yapılmıştır |
| Püskürtme sistemi parametreleri | Püskürtme alanı: ön, yan, arka, araç gövdesinin altı |
| Su püskürtme akışı: araç gövdesinin önündeki ortalama su akışı (12 ± 1) mm / dak, diğer alanların ortalama su akışı (8 ± 1) mm / dak, debi ayarlanabilir | |
| Meme boyutu: delik çapı Ф2.5-Ф3mm | |
| Nozul konumu: 400 * 400mm aralıklı dikdörtgen düzen, taban nozulları zeminden 0,2 m yüksektir ve kalan nozullar ile taşıtın dış yüzeyi arasındaki mesafe 0,7 ± 0,2 m'dir. | |
| Su besleme basıncı: 150 ± 10 kPa | |
| Püskürtme süresi: Su akışı stabil olduktan sonra 15 dakika, zaman önceden ayarlanabilir | |
| Yapılandırma | Su sirkülasyon sistemi, hidrasyon (su deposu) sistemi ve kanalizasyon sistemi isteğe bağlıdır |
| Emniyet koruması | Faz sırası koruması, sızıntı koruması, su kesintisi koruması, anormal koruma |
