MOQ: | 1 |
fiyat: | Customized |
Standart ambalaj: | kontrplak |
teslim süresi: | 30 gün |
Ödeme yöntemi: | L/C, T/T |
Tedarik kapasitesi: | Ayda 10 Takım |

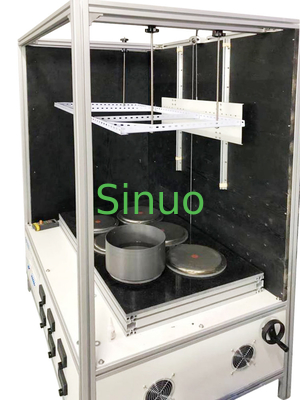

IEC60335-2-21 Range Hood için Isıtma Performansı Test Makinesi
Range Hoods Isıtma Performansı Deneme Ekipmanı Standartları:
Bu ısıtıcı fırın test sistemi, IEC 60335-2-21 standardının 11. bölümünün ve 101. resminin gerekliliklerine göre tasarlanmış ve üretilmiştir.
Range Hoods Isıtma Performansı Deneme Ekipmanı Yapısı:
Sınav açısı sıcaklık artışı ortamını simüle eder ve lamba siyah makine testi ve gaz soba testi ile uyumludur.
Range Hoods Isıtma Performansı Deneme Ekipmanı için Teknik Parametreler:
Çalışma gücü |
220V, 50Hz, ekipman gücü yaklaşık 10500W |
Elektrikli ısıtma gücü |
Toplamda 6 yakıcı, bunlardan son üç giriş gücü 2KW, ilk üç giriş gücü 1.5KW (Alman EGO yakıcıları, küçük güç hatası, uzun kullanım ömrü). |
Panel boyutu |
Sol panel yaklaşık 800 * 1200mm, kumaş 9 * 6 = 54 sıcaklık noktası, arka panel yaklaşık 1200 * 1200mm, kumaş 9 * 9 = 81 sıcaklık noktası, nokta kumaş 100 * 100mm kare. |
Sıcaklık ölçümü için tunç levha |
15 mm çapında, 1 mm kalınlığında. |
Termokopül tel |
Diametri 0.3 mm'den daha az olan, tip k OMEGA orijinal termokopül kablosu terminal sırasına tekdüze bağlanır. |
Boyutları |
Yaklaşık 1200*800*2000 (uzunluk*genişlik*yükseklik mm) |
Aksesuarlar |
Fırınla aynı veya benzer boyutta 6 kap ve 4 m uzunluğundaki 20 termo çiftli kablo ile donatılmıştır. |
Gaz soba test küpü ve kapakla birlikte gel.
Ölçülen ısı yükü /kW |
Kap boyutu / mm |
Isıtma suyu /kg |
|||||||
Kavanozun iç çapı φA |
Alt kalınlığı C |
Kap duvarının kalınlığı D |
Kavanoz derinliği H |
Köşe yarıçapı E |
Alt bölge /cm2 |
Kap kalitesi /g |
Kapak kalitesi / g |
||
<1.72 |
200 |
2 |
1.5 |
130 |
2.5 |
314 |
540 |
125 |
3 |
2.08 |
220 |
140 |
3 |
380 |
680 |
149 |
4 |
||
2.48 |
240 |
150 |
3.5 |
452 |
800 |
177 |
5 |
||
2.91 |
260 |
2.5 |
1.8 |
160 |
531 |
965 |
208 |
6 |
|
3.36 |
280 |
170 |
615 |
1130 |
290 |
8 |
|||
3.86 |
300 |
180 |
707 |
1350 |
323 |
10 |
|||
4.40 |
320 |
190 |
804 |
1520 |
360 |
12 |
|||
4.95 |
340 |
200 |
4 |
907 |
1800 |
402 |
14 |
||
Dayanıklılık |
±1% |
±0.1 |
±0.1 |
±1% |
0'0.5 |
|
±5% |
±5% |
