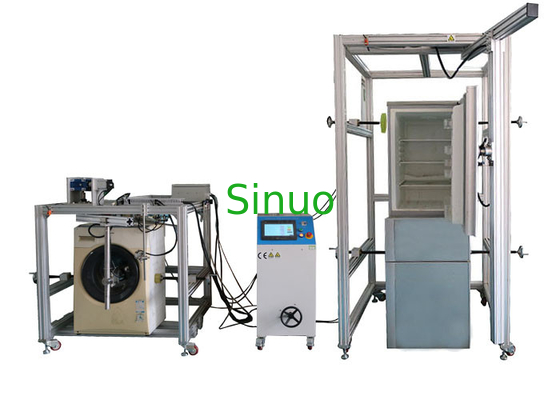

Bütünleşik Çamaşır Makineleri Buzdolapları Kapı Kapağı Kilitleme Dayanımı ve Çekme Test Sistemi

Çamaşır Makineleri Elektrikli Kilit Test Cihazları Kapak Kilitleme Dayanıklılığı ve Çekme testi

Standartlar ve Hükümler:

IEC60335-2-11: 2008 “Elektrikli ve benzer elektrikli ev aletleri-Güvenlik-Bölüm2-11: Kurutma makineleri için özel kurallar” Madde 20.101

IEC60335-2-7: 2016 “Elektrikli ve benzer elektrikli ev aletleri-Güvenlik-Bölüm2-7: Çamaşır makineleri için özel kurallar” Madde 18 ve 22.104

IEC60335-2-24: 2017 “Ev ve benzeri elektrikli ev aletleri-Güvenlik-Bölüm2-24: Soğutma aletleri, dondurma aletleri ve buz yapıcılar için özel gereksinimler, IDT” Madde 22.112

Örnekler ve Kısıtlamalar:

Elektrikli çamaşır kurutma makinesi, elektrikli çamaşır makinesi (pulsatör ve tambur tipi tek fazlı ≦ 250V, diğer ≦ 480V), sıkma aspiratörleri (Yük kapasitesi ≦ 10kg, çamaşır hattı hızı ≦ 50m / s, tek fazlı ≦ 250V, diğer ≦ 480V), soğutma cihazlar (buzdolabı sola ve sağa açılan buzdolapları ve dondurucular) (tek faz ≦ 250V, diğer ≦ 480V, DC ≦ 24V)

Uygulama:

Çamaşır makinelerinin, buzdolaplarının ve dondurucuların kapısının veya kapağının kilitleme cihazının dayanıklılığını ve kilitleme cihazının güvenilirliğini doğrulamak için kilitleme çalıştırıldığında kuvvet testini test etmek için kullanılır;ayrıca çamaşır makinesi / soğutucu / dondurucu kapısı veya kapağının tekrarlanan açma ve kapama işlemleri için diğer testlere yardımcı olmak için kullanılır.

Test Prensibi:

Kilitleme cihazının açma / kapama eylemleri geliştirilen program aracılığıyla kontrol edilir, manipülatörler, servo motor tarafından, kapıyı veya kapağı kapanan vakum emme kupasını emen kapıyı veya kapağı belirli bir hızda ileri veya geri hareket ettirmek için tahrik edilir, böylece kapak , kilitleme cihazının güvenilirliğini doğrulamak için.Kapı veya kapak açma / kapama kuvveti değerlerini doğru bir şekilde kontrol etmek için servo motorlarla kapalı bir döngü kontrolü oluşturmak için manipülatörlere bir kuvvet sensörü monte edilir.

Yapısı:

Ekipman, elektrik kontrol kabini (yük voltajı düzenleme cihazı dahil), çerçeve ve manipülatörleri birleştirir.İki test istasyonu vardır, biri kapılı çamaşır makinesi içindir, diğeri kapaklı pulsatörlü çamaşır makinesi içindir, iki iş istasyonu bağımsız olarak testi işleyebilir.

Ekipman boyutları: yaklaşık .: (G * D * Y) 2500 * 1300 * 2200 (mm)

Ekipman ağırlığı: 250kg

Kullanım Ortamı:

Güç kaynağı: AC220V ±% 10 / 50-60 Hz, güç 6KW veya müşterinin yerel güç kaynağına uygun.

Hava kaynağı: 0.5-0.7MPa basınçlı hava.

Kullanım yeri: atmosferik basınç 80 ~ 106kpa;ortam sıcaklığı 5 ~ 40 ° C;bağıl nem (20 ~ 80)% RH;Şiddetli çalkalama ve titreşim yok, elektromanyetik girişim yok, toz yok, patlayıcı ve aşındırıcı gaz yok, iyi ısı dağılımı.

Teknik parametreler:
