Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Denetim: | PLC ve Bilgisayar | Oda büyüklüğü: | özelleştirilmiş |
|---|---|---|---|
| Sıcaklık aralı ** ı: | -20 ° C -60 ° C | Nem aralığı: | ~ 95% 20% |
| Güneş kaynağı: | Tam spektrumlu halojen lamba | Güneş yoğunluğu: | 1200W / m2 ± 20 W / m2 |
| Vurgulamak: | oto elektrik test cihazları,otomotiv test cihazları |
||

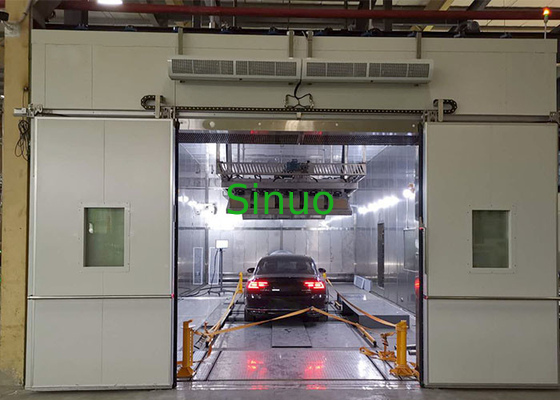

Otomotiv Çevre Test Odası Sıcaklık Nemi Güneş Işığı Simülasyon Test Odası
Standartlar ve Hükümler:
SAE.J602-2011 “Mekanik Amaçlı Far için Far Hedefleme Cihazı”
QC / T-658-2000 “Bir Otomobil Klima Sisteminin ve Taşıtın Soğutma Performansında Karakteristik Değerlendirmesi”
GB11555-2009 “Motorlu Taşıtlar - Ön Cam Buğu Çözme ve Çözme Sistemleri - Performans Gereksinimleri ve Test Yöntemi”
IEC60068-2-1: 2007 “Çevresel Testler - Bölüm 2-1: Testler-Test A: Soğuk, IDT”
IEC60068-2-2: 2007 “Çevresel Testler - Bölüm 2-1: Testler - Test B-Kuru Isı, IDT”
IEC60068-2-78: 2012 “Çevresel Testler - Bölüm 2-78: Testler-Test Kabini: Nemli ısı, kararlı durum, IDT”
IEC60068-2-30: 2005 “Çevresel Testler - Bölüm 2-30: Testler-Test Db: Nemli ısı, döngüsel (12h + 12h döngü), IDT”
IEC 60068-2-14: 2009 “Çevresel testler - Bölüm 2-14: Testler - Testler N: Sıcaklık Değişimi”
GB / T 12535-2007 “Motorlu Taşıt - Başlatma Performansı - Test Yöntemi”
Örnekler ve Kısıtlamalar:
Toplam ağırlığı 3,000 kg'dan az olan bir araç
Uygulama:
Araçları test etmek için çevresel bir simülasyon sistemi sağlamak
Test Prensibi:
Otomobilin çalışma sıcaklığını, nemi, hava basıncını, hava kalitesini vb. İşlemesiyle çalıştığı ortamı simüle eder.
Yapısı:
Tüm sistem test odası, sıcaklık ve nem arıtma sistemi, güneş simülasyon sistemi, temiz hava sistemi ve araç dönüşüm sisteminden oluşmaktadır.
1.Tüm test sistemi, yakıt araçlarının ve yeni enerji araçlarının sıcaklık ve nem test gereksinimlerini karşılayabilir.
2. Tüm malzemeler ve soğutucular uluslararası çevre şartlarına uygun olmalıdır.
3. Sağlanan sistem, programı otomatik olarak belirlenen test prosedürlerine göre çalıştıran, tamamen işlevsel, nitelikli, tahribatsız, tamamen işlevsel, tamamen otomatik kontrollüdür. Merkezi kontrol bilgisayarı tüm sürecin ölçümünü yasal şartlara göre otomatik olarak tamamlayabilir ve ölçüm sonuçlarını kaydetme ve grafik eğrisini kaydetme işlevine sahiptir. Bilgisayarda kullanılan yazılım orijinaldir.
4. Parçaların ve bileşenlerin eşleştirilmesi ve montajı iyidir, ana fonksiyonel bileşenlerin tümü uluslararası ileri düzeyde ithal edilmektedir. Tüm cihazların ve sayaçların ölçüm birimi, ürünlerin güvenliğini ve güvenilirliğini artıran ve uzun süreli ve yüksek frekanslı kullanım gereksinimlerini sağlayan Uluslararası Birimler Sistemini (SI) benimser.
5. Ekipmanın yapısı kompakt ve bakım ve onarımı için kolaydır.
6. Komple test sistemi yepyeni, yapı tasarımı gelişmiş ve makul ve kabin, havalandırma kanalı ve soğutma sistemi, hava, su ve yağ sızıntısı olmadan güvenilir bir şekilde yalıtılmıştır.
7. Test odasının ana fonksiyonel bileşenleri, gelişmiş ve güvenilir olan dünyaca ünlü markalarla donatılmıştır, gürültü ve enerji tasarrufu iyi kontrol edilir. Bu sistemin performansı benzer uluslararası ürünlerinkiyle karşılaştırılabilir.
8. The ekipman iyi çalışabilirlik, bakım, sıcaklık kararlılığı ve dayanıklılık ve güvenlik performansına sahiptir, çevreye zarar vermeyecek ve kişisel sağlığa zarar vermeyecektir.
9. Kontrol kabinindeki tüm tellerin seri numaraları vardır. Çizgiler temiz. Tüm elektrik tesisatı, sıçan ısırmasını önlemek için galvanizli çelik otoyol ile korunmaktadır.
Kullanım Ortamı:
Güç kaynağı: AC380V ±% 5, 50Hz, 70KW veya müşterinin yerel güç kaynağı gereksinimlerini karşılar.
Yer kullanın: sıcaklık 15-35 ° C, bağıl nem% 25 -% 75, atmosferik basınç 86 ~ 106kpa (860 mbar-1060 mbar), zemin düz, aydınlatma, su geçirmez kaçak anahtarı (veya soket) ve iyi olmalıdır su girişi ve drenaj fonksiyonu.
Su kaynağı: su temizleme filtresi ile donatılmış temiz su veya safsız su.
Teknik parametreler:
| Kontrol ve çalışma | PLC ve dokunmatik ekranlı akıllı kontrol sistemi, harici bilgisayar kullanımı |
| Test Odası Boyutu | Özelleştirilmiş |
| Araçların Kapsamı | Sürüş modu: ön tekerlek, arka tekerlek, dört tekerlekten çekiş |
Boyutlar: L: 3000-6000mm B: 1400-2500mm H: 1300-2200mm | |
| Dingil mesafesi: 2100-3500mm | |
| Araç ağırlığı | |
| Test aracı tipleri: yakıt motoru arabası, elektrikli veya hibrit yeni enerji aracı, maksimum motor gücü 300KW, jeneratör maksimum gücü 150KW, maksimum motor hacmi 2.5L | |
| Sıcaklık kontrolü | Sıcaklık aralığı: -20 ° C -60 ° C, özelleştirilebilir |
| Düşük sıcaklık bölümü: -20 ° C (araba motoru çalışmaya başlar, önden vantilatörün rüzgar hızı 50km / s) | |
| Yüksek sıcaklık bölümü: 38 ° C ± 2 ° C (otomobil, tekerlek göbeği, baş üstü vantilatörü, aydınlatma sistemi tamamen açık) | |
| Kontrol doğruluğu: ≦ ± 1 ° C | |
| Sıcaklık homojenliği: ≦ ± 2 ° C (ayarlanan sıcaklık 90 dakika boyunca sabit kaldıktan sonra ölçülen yük yok) | |
| Sıcaklık artışı ve soğutma hızı: ≧ 0.5 ° C / dak (3 ton araç yükü ile statik, 60 ila 20 ° C ortalama soğutma hızı) | |
| Nem kontrolü | Nem aralığı:% 20 ~% 95 (yüksüz altında 20-60 ° C sıcaklık aralığında ölçülür) |
Kontrol hassasiyeti: ≦ ± 5% RH (Şasi dinamometresi, güneş ışığı simülasyonu ve rüzgar hızı simülasyon fanı çalışmıyor, araç duruyor ve çalışmıyor) ≦ ± 10% RH (Isıl yük sabit durumda olan bir araba var, fan çıkışının hızı ölçülüyor, yoğuşma yok) | |
| Güneş simülasyonu | Güneş ışığı kaynağı: IEC60904-9: 1995 derece C'ye göre ithal tam spektrumlu halojen lamba (0.4-2.0 GB / T6495.9-2006) |
| Güneş ışığı yoğunluğu: 1200W / m2 + 20 W / m2, güneş ışığı yoğunluğu parçalanabilir | |
| Aydınlatma ayar aralığı:% 50 FS-100% FS sürekli ayarlanabilir (Aydınlatma kaynağının yüzeyi, test numunesinin yüzeyinden 1200mm'dir) | |
| Aydınlatma düzgünsüzlüğü: Aynı düzlemde% 10 (Aydınlatma kaynağının yüzeyi, test numunesinin yüzeyinden 1200mm'dir) | |
| Aydınlatma yoğunluğu kontrol doğruluğu: ≤ ± 20 W / m2 | |
| İlluminometre ölçüm hassasiyeti: ± 10 W / m2 | |
| Etkili ışınlama alanı: 6,5 m × 2,5 m | |
| Güç ve miktar: set başına 2.5kW, 35 takım | |
| Lamba duyunun ayarlanması: Toplam yükseklik 1 metre, ön ve arka lambalar 45 ° veya daha fazla açıyla ayarlanabilir ve ileri ve geri 1 m ayarlanabilir. Zemin, farklı güneş açılarının gereksinimlerini karşılayan abajurun cam yüzeyinden 2500 mm'dir (minimum yükseklik). | |
| Hub Sistemi | Hub sürücüsü: dört tekerlekten çekiş |
| Çalışma sıcaklığı: -5 ° C -60 ° C | |
| Ortam sıcaklığı: -20 ° C-60 ° C | |
| Maksimum hız: 60km / s | |
| Hub tork: 0-2000N.m ayarlanabilir, uzun süreli çalışmayı destekleyen | |
| Rüzgar Hızı Simülasyon Fanı | Maksimum rüzgar hızı: 60km / s (300mm hava çıkış konumu) |
| Kontrol doğruluğu: ±% 10 | |
| Hava çıkışının yüksekliği ayarlanabilir. Ön cama üfleyebilmemiz gerekir | |
| Temiz Hava Sistemi | Çiy noktası 25 ° C olduğunda, hava hacmi 2000m3 / saat'ten az değildir |
| Çiy noktası -20 ° C olduğunda, hava hacmi 700m3 / saat'ten az değildir | |
| Emniyet koruması | Tehlikeli gaz izleme, duman alarmı izleme, yüksek ve düşük sıcaklık koruması, aşırı basınç koruması, faz sırası koruması, sızıntı koruması, su kesintisi koruması, anormal koruma |
