| MOQ: | 1 |
| fiyat: | Customized |
| Standart ambalaj: | kontrplak |
| teslim süresi: | 30 gün |
| Ödeme yöntemi: | L/C, T/T |
| Tedarik kapasitesi: | Ayda 20 TAKIM |

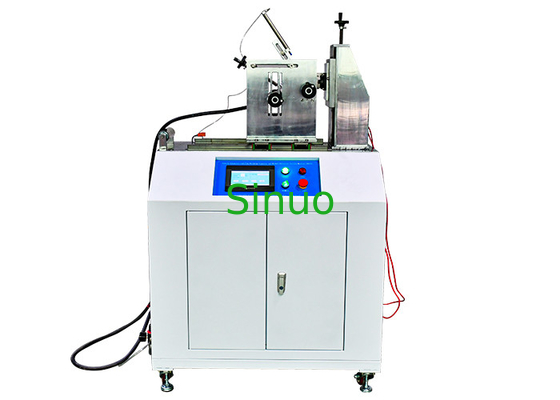

IEC62196-1 PLC ekranlı elektrikli araç soket kırma kapasitesi test cihazı
Sistem Girişi:
Sınav ekipmanları IEC62196-1: 2020, 20 ve 21'in IEC60309-1: 2012 maddeleri 22 ve 23'ün gereksinimlerini karşılar.
Şarj arayüzleri, endüstriyel fişler, prizler ve çiftleştiriciler gibi elektrikli aksesuarların mekanik,aşırı aşınma veya diğer zararlı etkileri olmadan normal çalışma sırasında elektrik ve termal stresler.
Servo motor sürücü mekanizması, böylece numune tekrarlanan fiş ve çekme eylemini. Yıkım kapasitesini test etmek için harici yükler kullanılabilir. Başlatma / kapatma süresi, test hızı, vuruş,açı dokunmatik ekranda önceden ayarlanabilir.
Teknik parametreler:
|
Mekanik Dayanıklılık Deneme Makinesi |
|
|
Test İstasyonu |
Tek, özelleştirilebilir |
|
Elektrikli kontrol yöntemi |
Renkli insanileştirilmiş dokunmatik ekranla PLC akıllı entegre kontrol |
|
Sürüş Modu |
Servo motor sürücüsü |
|
Örnek sıkıştırma yöntemi |
Mekanik sıkıştırma, sıkıştırma noktası pozisyonu üç eksenli armatür boyunca ayarlanabilir |
|
Doğrusal Hız |
0-100mm, önceden ayarlanabilir (sınav fiş ve test soketi arasındaki mesafe ≥ 50mm) |
|
İletişim süresi |
0-99.9s, önceden ayarlanabilir (elektrik teması 4s'den fazla, 2s'den az tutulmamalıdır) |
|
Ekleme ve Ayrılma Hızı |
0-0.85m/s önceden ayarlanabilir, varsayılan ((0.8±0.1) m/s |
|
Test Dönemleri |
0 ~ 999999 döngü önceden ayarlanabilir (bir sefer fiş veya araç bağlantısının ve eşleşen aksesuarlarının yerleştirilmesi veya çıkarılmasıdır).Bir tane yerleştirmek için ve bir tane çıkmak için. |
|
Test Sıklığı |
0-10 döngü/dakika, önceden ayarlanabilir ((3.75 döngü/dakika=7.5 ateş/dakika) |
|
Yük dolabı |
|
|
Kanal |
1 Kanal |
|
Dijital voltmeter |
0~300V, ±0,5% doğruluk |
|
Dijital ampeter |
0 ̊82A, doğruluk ±0,5% |
|
Dijital ekran güç ölçer |
024KW, doğruluk ±0.5% |
|
Dijital ekran güç faktörü ölçer |
0.2 ¢0.999, doğruluğu ±0,5% |
|
Yükleme modu |
Dirençli, endüktif, kapasitif üçte bir, değiştirilebilir |
|
Kapasite yükü |
70uf, 140uf, 7.3uf değiştirilebilir |
|
Yük çıkış modu |
Her güç (sürekli) / aralıklı güç değiştirilebilir |
|
Zamanlayıcı |
09999 defa, önceden ayarlanabilir |
|
Yük gücü kapasitesi |
Tek 24KVA |
|
Çıktı akımının üst sınırı |
82A, 82a'yı aştığında otomatik olarak kesilir. |
|
Genel |
|
|
Test İçeriği |
Elektriksel çiftleyici / şarj ara yüzünün kırılma kapasitesi testi Elektriksel çiftleyici / şarj ara yüzü normal kullanım ömrü testi |
|
Algılama Fonksiyonu |
Yük altında test sırasında açık devre alarmı gerçekleştirilebilir ve döngüler gerçek zamanlı olarak kaydedilebilir. |
|
Güvenlik Koruması |
Yer koruma, kısa devre koruma |
