Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
UUT: | Tavan vantilatörleri | Kontrol: | Bilgisayar kontrolü |
---|---|---|---|
Dış boyutlar: | 4700 (W) x 4700 (D) x 3100 (H) | İç Ölçüler: | 4500 (W) x 4500 (D) x 3000 (H) |
Test doğruluğu: | ±% 3 içinde | Test Standardı: | IEC 60879-2019 |
Vurgulamak: | sıcaklık nem test odası,enerji verimliliği laboratuvar test cihazları |

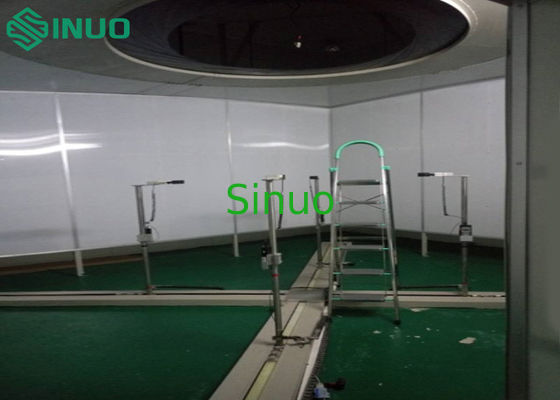

IEC 60879-2019 Tavan Fanları Çevre Test Odası Enerji Verimliliği Test Laboratuvarı
Genel bakış:
Bu test laboratuvarı, IEC 60879-2019 ve GB / T 13380-2007'de belirtilen yöntemlere göre fanların performans testini gerçekleştirebilir.Test sistemi, rüzgar hızı, hava hacmi, fan hızı, fan güç tüketimi, tavan fanlarının ve dekoratif tavan fanlarının fan enerji verimliliği değeri gibi performans parametrelerini doğru bir şekilde ölçebilir ve fan ürünlerinin örnekleme ve analizini, ürün kalitesini gerçekleştirebilir denetim, araştırma ve geliştirme gereksinimleri.
Kapsamlı bir tek entalpi fark odasıdır.Laboratuvar bir dizi hava hacmi ölçüm cihazı içerir.Test odası, iyi ısı yalıtım etkisine sahip ısı yalıtımı için her iki tarafta 100mm kalınlığında sert poliüretan levha ve 0.6mm kalınlığında renkli çelik plakalar kullanır.
Bu test odası, test odası içindeki hava ortamını ayarlamak için kullanılan harici bir klima sistemi içerir.İç ortam havası soğutulur, nemlendirilir ve test odasındaki sıcaklık ve nemin test koşullarının gereksinimlerini karşılaması için ısıtılır.
Bu laboratuvarın ofis bilgisayarlarını, güç kabinlerini, kontrol kabinlerini ve değişken frekanslı güç kaynaklarını depolamak için bir ameliyathane ile donatılması gerekir.Bu ev, alıcı tarafından (genellikle laboratuvarın yanında) inşa edilen panolarla inşa edilebilir.
Bu test sistemi esas olarak bilgisayar tarafından kontrol edilir.Operatör test odasının dışındadır ve personel rüzgar alanını etkilemez.Ekipmanın testi otomatik olarak tamamlanır ve test verileri kaydedilir, kaydedilir ve hava akış raporu ve enerji verimliliği oranı otomatik olarak oluşturulur.Bu sistem iyi tekrarlanabilirlik, yüksek verimlilik, uygun veri depolama ve benzeri avantajlara sahiptir.
Standartlar:
Aşağıdaki standartlara göre tasarlanabilir:
IEC 60879-2019 "Ev ve benzeri amaçlar için konforlu fanlar ve regülatörler - Performans Ölçme Yöntemleri"
GB / T 12021.9-2008 "AC elektrikli fanlar için izin verilen minimum enerji verimliliği ve enerji verimliliği dereceleri"
GB / T 13380-2007 “AC elektrikli fanlar ve regülatörler”
UUT Türleri:
* Tavan fanı: 900 ~ 1800mm
Test İçeriği:
* Rüzgar hızı
* Rüzgar hacmi
* Dönme hızı
* Hız oranı
* giriş gücü
* Enerji verimliliği değeri
Laboratuvar Ölçüm Cihazı Göstergeleri:
Hayır.: | ad | içerik | Aralık | Kesin ölçümü olmayan |
1 | Sıcaklık ve nem sensörü | Kuru termometre sıcaklığı | 0 ~ 50 ℃ | ± 0.1 ℃ |
2 | Sıcaklık ve nem sensörü | Bağıl nem | % 30 ~ 80% RH | ±% 3 nem |
3 | Dijital Güç Ölçer | Giriş elektriksel parametreleri | / | ±% 0.5 |
4 | Anemometre | Rüzgar hızı | 0.15 5m / s | ± 0.2 m / sn |
Laboratuvar Odası Yapısı:
Dış boyutlar | 4700 (W) x 4700 (D) x 3100 (H) |
İç boyutlar | 4500 (W) x 4500 (D) x 3000 (H) |
Laboratuvar bakım yapısı | 100mm Sert poliüretan köpük izolasyon |
Kapı | 1600 × 2200 (H) × 1 (Kayar kapılar) |
Laboratuvar pencere boyutu | 1600 × 800 mm |
Deneysel Ölçüm Cihazı:
cihaz | tip | Özellikler | |
laboratuvar | Anemometre kılavuzu | Step motor kontrolü | Maksimum seyahat mesafesi 2 m olan Japonya SanRex veya muadili |
Tavan fanı kılavuzu | Step motor kontrolü | Japonya Matsushita veya eşdeğeri | |
Örnek tutucu | Vida ile yükseklik ayarı | Özelleştirilmiş |
Ana teknik parametreler:
1. örnek sahne Kaldırma aralığı: 900-1800mm.
2. Anemometre ve numune arasındaki mesafe: 1500mm.
3. Anemometre sürgüsü dört çapraz çizgi boyunca hareket eder: 40-1000mm (otomatik ayar).
4. rüzgar hızı ölçüm cihazı: marka: avusturya e + e, ekran ondalık nokta: 0.01m / s, enstrüman doğruluğu: ± 0.2m / s
5. Pervane çapı: 100 mm
6. Ölçüm aralığı: 0.40 ~ 30.00m / s
7. ölçüm hassasiyeti: ± 1% okuma + 1% aralığı
8. rüzgar hızı hassasiyeti: daha iyi 0.15m / s
9. Sıcaklık probu: aralık 0 ~ + 50 ℃;doğruluk ± 0.5 ℃
10. Sürüş modu: ev tipi servo motor + kılavuz mili.
11. Kontrol yöntemi: bilgisayar kontrolü.
12. Veri toplama: güç değeri ve rüzgar hızı değeri.
13. Veri işleme: Ortalama rüzgar hızı, hava hacmi, enerji verimliliği değeri ve enerji verimliliği oranının otomatik hesaplanması.
14. Veri depolama ve referans fonksiyonu.
Tavan fanı test prensibi ve yöntemi:
1. Önce tavan fanını tavan fanı kaldırma kolonundan takın ve anemometre cihazını fan kanadı düzleminden 1500mm'nin altına yerleştirin.
2. Test odasındaki sıcaklığı test koşullarını (20 ° C) karşılayacak şekilde ayarlayın ve fanı 1 saat çalıştırdıktan sonra testi başlatın.
3. Testten önce, laboratuvarın dış hava akışından etkilenmediğinden emin olmak için hava giriş ve çıkışlarının, kapıların ve pencerelerin ve ilgili personelin laboratuvarı terk etmesi gerekir.Ardından operatör, anemometre parametrelerini toplamaya başlamak için anemometreyi çalıştırır.Anemometre cihazı, dönen tahrik şasisinin etkisi altında veri toplamak ve kaydetmek için (rüzgar hızı, hız vb.) Dakikada 90 ° döndürülür.(Tüm anemometrelerde test edilen rüzgar hızı ≥9m / dak verileri geçerli verilerdir).
Laboratuvar, şebeke dalgalanmalarının test ölçümleri üzerindeki etkisini azaltabilen düzenlenmiş bir güç kaynağı ile donatılmıştır.Fan güç voltaj akımı 0,5 seviyeli bir güç ölçer ile ölçülür.
