| MOQ: | 1 |
| fiyat: | Customized |
| Standart ambalaj: | Kontrplak |
| teslim süresi: | 30 GÜN |
| Ödeme yöntemi: | L / C, T / T, Western Union, MoneyGram |
| Tedarik kapasitesi: | 1 ayda ayarla |

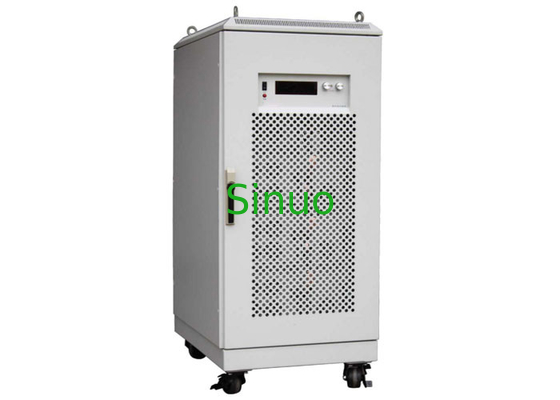

8 Kanallar Elektrikli Araba Araç Konnektörleri Sıcaklık Artışı Test Sistemi 400A PLC Kontrol
Standartlar ve Hükümler:
IEC62196-1: 2014 “Fiş, priz, araç konnektörleri ve araç girişleri - Elektrikli aracın iletken şarjı - Bölüm 1: Genel şartlar” maddesi 24.
IEC60309-1: 2012 “Fiş, priz ve endüstriyel kullanım amaçlı kuplör - Bölüm 1: Genel şartlar” maddesi 22.
Örnekler ve Kısıtlamalar:
Elektrikli araç şarj arayüzleri (fiş, prizler, araç konnektörleri), endüstriyel amaçlı fişler, prizler ve kuplörler.
Uygulama:
Aksesuarların doğrulanması için normal kullanımdaki sıcaklık artışının aşırı olmayacağı şekilde yapılmalıdır.
Nominal akımı geçtikten sonra bujilerin, prizlerin ve araç konektörlerinin sıcaklık yükselişini, yük akımı bağlandığında elektrikli aksesuarların yüzeyindeki ısınma koşullarını ve terminallerin sıcaklık artışının karşılanıp karşılanmadığını kontrol etmek için kullanılır Standardın gereklilikleri.
Test Prensibi:
Numuneye düşük voltaj sağlar ve ardından sıcaklık artışı, standart şartlarla karşılaştırıldığında belirli bir süre içinde toplanır.
Yapısı:
Sıcaklık yükselme test sistemi bir elektrik voltaj regülatörü, bir akım dönüştürücü, bir PLC programlanabilir kontrol cihazı, bir akım sensörü, insanlaştırılmış bir dokunmatik ekran ve hareketli bir şasiden oluşur. Test akımını kararlı bir şekilde verebilir ve güç kaynağı voltajının, bağlantı telinin veya bakır çubuğun dalgalanmasının ve numunenin direnç değerinin neden olduğu test akımına etkisini ortadan kaldırabilir ve test sonucunun doğruluğunu artırabilir . Güç kaynağı düşük kayıp, yüksek verimlilik, kolay kullanım, tam kontrol ve tespit fonksiyonlarına sahiptir. Dokunmatik ekran her bir sıcaklık ölçüm noktasındaki geçerli değeri ve sıcaklık değerlerini gerçek zamanlı olarak görüntüleyebilir. Sıcaklık değeri her 2 saniyede bir kaydedilebilir ve bir USB flash sürücüde saklanıp görüntülemek ve yazdırmak için bir bilgisayara kopyalanabilen raporlar üretilebilir.
Kullanım Ortamı:
Güç kaynağı: AC220V ±% 10, 50 / 60Hz, 3KW veya müşterinin yerel güç kaynağı gereksinimlerini karşılama
Çalışma sıcaklığı 0-40 ° C, nem% 30 -% 90
Boyutlar: yaklaşık W1000 * D1000 * H1300mm
Ağırlık: yaklaşık 250kg
Teknik parametreler:
| Sıcaklık Ölçüm Noktası | 8 kanal (ortam sıcaklığını ölçmek için 1 nokta dahil) |
| Çalışma yöntemi | Renkli insanlaştırılmış dokunmatik arayüz |
| Çıkış Sabit Ayarlanabilir Akım | AC 0.50 ～ 50.00 ～ 400.0A (Seviye 1, ayarlanabilir) |
| Çalışma modu | Sürekli / açma-kapama |
| Yük testi çıkış gerilimi | AC 5V altında |
| Mevcut Çözünürlük | 0.1A |
| Ampermetre doğruluğu | ± 1% ± 3 bayt |
| Voltmetre doğruluğu | ± 1% ± 3 bayt |
| Sürekli Mod Test Süresi | 0,01 ～ 99,99 saat |
| Açık-Kapalı Modu Test Süresi | 0,01 ～ 99,99 saat |
| Açma-Kapama Modu Test Çevrimleri | 1 99999 döngü, test döngüleri önceden belirlenen değere ulaştığında otomatik kapanma |
| Sıcaklık Ölçüm Aralığı | 0 ~ 400 ° C, doğruluk% 0.3 okuma + 1 ° C; çözünürlük: 0.1 ° C |
| Sıcaklık Veri Toplama | RS232 iletişim arayüzünü ve veri kayıt arayüzünü yapılandırma |
| Sıcaklık tarama hızı | 1 - 255 saniye tüm kanallar |
| Sıcaklık Veri Kaydı | Bilgisayar veya U disk tarafından depolanır ve bilgisayar test yazılımı ortam sıcaklığını ve kanallarını ayarlamak için yapılandırılabilir. Veri toplarken ortam sıcaklığını otomatik olarak düşürebilir. |
| ısıl çift | Amerikan Omega T tipi 30AWG filament termokupl, uzunluğu 2 metre, toplam 8 adet, sıcaklık probu canlı test yapabilir, zarar görmez. |
| Arayüz | RS232 haberleşme arayüzü ile veya RS232 haberleşme portuna USB konfigürasyonu ile |
